发光二极管正负极的判断方法详解
来源:电工天下时间:2020-10-29 10:49:03 作者:老电工手机版>>
有关发光二极管的知识,怎么来区分发光二极管的正极与负极,这里介绍了万用表判断发光二极管正负极的方法,一种简单有效的方法,有需要的朋友参考下。
发光二极管正负极的判断方法
一般二极管上都标有正负极,在二极管的管壳上有白色线圈的那一段,就是负极,也有的是线脚较短的一边为负极。
在没有这些特征时,应该怎么来判断发光二极管的正负极,这里分享下用万用表来判断发光二极管正负极的方法,供大家参考。
使用万用表的欧姆档(测电阻)去测二极管的正负极电阻时,万用表内接有电池,注意到万用表壳上标有“-”的接线端的黑表笔相连;表壳上标有“+”的接线端的红表笔相接。
电流由红表笔流出,从黑表笔流回。
另外,选用Rx1000的欧姆档来测量,Rx1档电流太大,Rx10K档电压太高,容易损坏二极管,不宜选用。

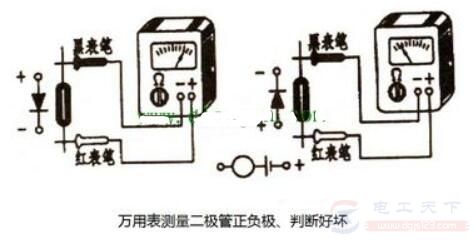

图1:二极管正负极及好坏判断
如图:将万用表的两个表笔分别接在二极管的两个管脚。二极管的正向电阻很小,一般为几十欧到几百欧,而反向电阻很大,一般为几十千欧到几百千欧之间。
在图中的二次测试中,右侧测试显示电阻较小,左侧测试显示较大电阻,即可断定右侧红表笔所接的管脚为二极管的正极,另一个管脚即为负极。
有些新式的数字万用表上会有二极管好坏判断的档位(通断档),将万用表定在该档位进行测量,如果有读数,则红表笔一段为正极,没有读数或显示“1”,则黑表笔为正极。
以上就是发光二极管正负极的判断方法,用万用表来判断发光二极管的正极与负极还是非常方便的,希望对大家有所帮助。
