发光二极管共阳极电路接法的电路图
来源:电工天下时间:2020-10-29 10:16:12 作者:老电工手机版>>
有关发光二极管的知识,介绍了发光二极管共阳极电路接法的画法,给出了一个完整的电路图,之前介绍了发光二极管正负极的判断方法,今天来学习下发光二极管共阳极电路的接线方法。
问题:画出发光二极管共阳极电路接法
答案:把所有发光二极管的正极端都连接起来,即为共阳极电路接法。

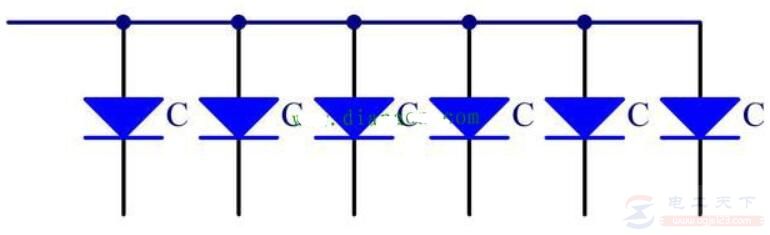

电路接法如下图示:
LED发光二极管的共阴极和共阳极接法的区别
1、共阴极接法需要高电平驱动
共阴极公共端接阴极,高电平有效(灯亮),共阴极数码管内部发光二极管的阴极(负极)都联在一起,此数码管阴极(负极)在外部只有一个引脚。
2、共阳极接法需要低电平驱动
共阳极公共端接阳极,低电平有效(灯亮),共阳极数码管内部发光二极管的阳极(正极)都联在一起,此数码管阳极(正极)在外部只有一个引脚。
限流电阻需要根版据LED正常点亮时的工作电权流来计算,不同颜色的LED其两端电压降不同,限流电阻的阻值也不同,计算公式为:R=(U-Uled)/ILED
参数说明:
U为驱动电压值,Uled为LED正常亮度时的正向压降,ILED为LED正常点亮时的工作电流(一般取值10mA~15mA之间)。
