一文学会空调维修管路的焊接设备与操作方法
来源:电工天下时间:2021-08-19 11:08:37 作者:老电工手机版>>
在对空调器的管路进行维修时,可用到的连接方法不止一种,经常会采用焊接的操作方法,经过焊接的管路外表圆滑,焊接后的管路不易再次发生泄露,对管路焊接不易引起堵塞现象,下面具体来看下。
空调维修管路焊接方法
一、气焊设备
气焊设备是管路焊接时采用的主要工具,其由氧气瓶、燃气瓶、连接软管和焊枪4部分组成,如下图。
气焊设备中氧气瓶上装有控制阀门和气压表,总阀门通常位于氧气瓶的顶端。燃气瓶内装有液化石油气,在顶部设有控制总阀门,燃气瓶和氧气瓶通过连接软管与焊枪相连,如下图。
下图为焊枪的结构示意图,在焊枪的手柄端有两个端口,二者通过连接软管分别与燃气瓶和氧气瓶相连,在手柄处设有两个旋钮,分别用来控制燃气和氧气的用量。在进行焊接操作时,通过两个控制手轮调节焊枪火焰的温度。
二、管路焊接操作方法
以下是管路焊接的具体操作方法:
1、打开氧气瓶的总阀门,通过调节输出控制阀门,将氧气瓶输出压力表的压力值调整为2 kg左右,如下图1。
2、然后打开燃气瓶的总阀门,如图2所示。
3、打开焊枪手柄的控制旋钮,注意必须先打开氧气控制旋钮,再打开燃气控制旋钮,如图3。
4、使用明火靠近焊枪嘴,点燃火焰,如图4。
5、在使用气焊设备对空调器管路进行焊接时,气焊设备的火焰必须调整到中性焰,然后再进行焊接。中性焰的火焰不要离开焊枪嘴,也不能出现回火的现象,正常火焰如图5。

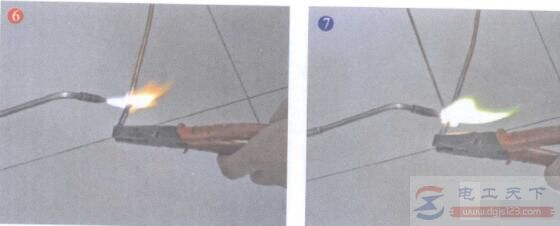

6、用焊枪对准铜管的焊口均匀加热,并来回移动,当铜管被加热到一定程度呈暗红色时,即可进行焊接,如图6。
7、把焊条放到焊口处,利用中性焰的高温将其熔化,待焊条熔化后均匀地包围在两根铜管的焊接处时,即可将焊条取下,如图7。
8、焊接完成后,将焊枪的阀门关闭。关闭时注意先关闭燃气阀门,再关闭氧气阀门,如图8。
