九阳JYC-21HS29型电磁炉不通电怎么办，附故障维修过程

电磁炉不通电的故障问题

故障现象：一台九阳JYC-21HS29型电磁炉不通电而维修，多次无效后送修。

分析与检修：拆开机器并卸下线盘察看，发现保险管（熔丝管）、大功率管IGBT、整流桥堆、各大滤波、谐振电容均保持原貌，但该机的电源管理芯片IC500已被拆除。

可见，最初造成电磁炉不通电故障应是电源电路异常所致。因保险管正常，可推断IGBT、整流桥堆等元件正常，检测后的确如此，初步判定故障发生在电源电路。

在检修该电路时，先经多方查找，得知该机的电源模块为OB2226。但该芯片在当地很难购到，代换又嫌麻烦，估计前维修工也是因此放弃维修的。仔细检查外围元件时，发现OB2226的VDD供电端①脚外接的R501（2MΩ/0.5W）开路。

测试功率部分、驱动电路正常，更换损坏的元件后通电，电磁炉蜂鸣器发出正常的复位嘀声，显示屏也随之点亮，触摸按键也能正常控制。此时天色已晚，加之前期初步检修时也未发现异常的地方，于是接上线盘装机。通电试机时因图一时之便，没采取任何保护措施，却殊不知祸患在悄悄逼近！插上电源还没来得及按下开机键，就听见机内“嘭”的一声巨响，炸机了。

第二天，搬出该砖机继续研究，换新元件后，这次不敢冒然试机，再次测量各大主要元件及IGBT驱动对管，仍一无所获。为确保万无一失，在电源进线处串联了一只灯泡（白炽灯）后通电试机，发现插上电源插头不用触摸电源开关键，灯泡就会闪烁，并且显示屏随之亮灭（类似反复开、关机）。仔细分析，造成这种现象多为主电路形成回路有电流流过，灯泡上产生了较大的压降所致。该现象也恰好说明，灯泡在发光的瞬间应是IGBT导通所致，由此判断IGBT的驱动电路或MCU异常。

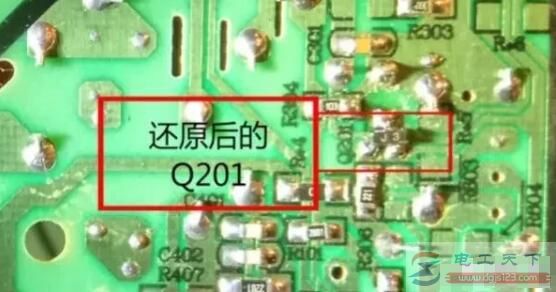

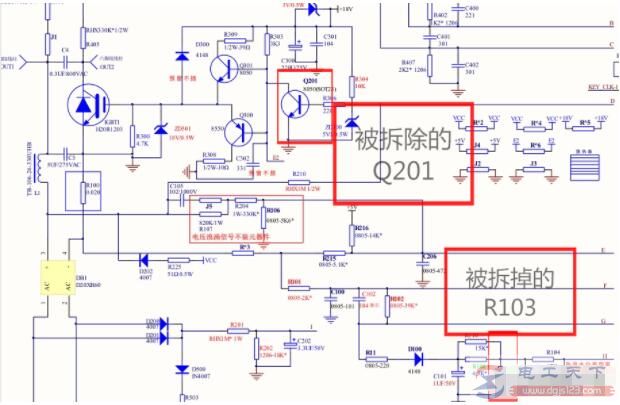

检查驱动电路时，发现Q201被拆除（见上图）。参见上面线路图，Q201和驱动管Q300、Q301（驱动管为直插式）共同完成IGBT的驱动。参见图，若Q201不装，则IGBT不受MCU的控制，通电后IGBT就会直通。

查明原因后找来一只同类型三极管更换后通电，灯泡微亮，触摸开关、各功能键，反应正常。拆去灯泡试机，却发现了新问题，电磁炉虽能加热，各项功能调节也正常，但最大电流仅为5A左右，即使调节到最大功率，屏幕显示2100W，电流仍为5A升不上去，实际的加热功率只有1100W左右，说明功率调整电路异常。该机未安装功率调整电位器，仔细核查MCU周围元件，发现RR103被拆除（见下图）。

将一只阻值为39k的电阻安装在R103的位置后通电，整机电流上升至正常值，加热正常，故障排除。
