一例康佳led32hs11自动开关机维修的电路图

来源:电工天下时间:2020-12-03 10:50:02 作者:老电工手机版>>

康佳led32hs11自动开关机维修电路图

故障现象:接通电源后,不停自动开/关机,关机时有关机提示语“电视即将进入待机模式,请在提示语消失后断电”。

故障原因:按键控制部分电路故障

故障维修:拔掉按键、 遥控排插XS644,故障依旧,可以确定是主板故障。测主板排插XS644的③脚按键信号电压为0V(正常应该为3.3V),关机测该点对地阻值,发现已 经对地短路。由于该脚直接与N501(MST739)的130脚相连接,此时只有怀疑N501不良了,更换N501故障排除。(本系列机型通病,后续已维修多台此故障机器)

在此后碰到的几台故障机器,更换N501(MST739)后故障可以排除,但是线体老化煲机数小时又会出现相同故障。

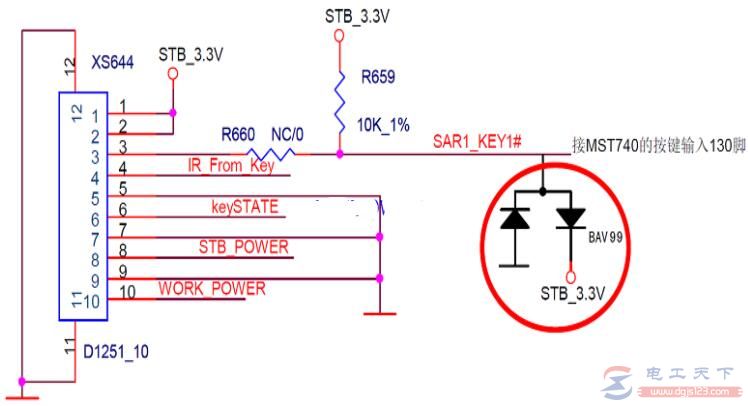

经过测量为N501(MST739)的 按键输入脚再次对地短路,更换N501到线体老化煲机,还是会损坏N501。考虑老是损坏N501,可能电路需要改进。试在按键输入脚接一个 BAV99(丝印为A7W或A7)的双向二极管(将按键输入电压钳位在 ﹣0.7至4V,起到防静电及过压保护作用,接法见下图)后长时间煲机,未出现故障,问题解决。

提示:MST739损坏较多,如果没有材料时,可以考虑使用MST740代换MST739,不需做任何更改。反之MST739不可以直接代换MST740。

一例康佳led32hs11自动开关机维修的电路图
