距离保护I、Ⅱ、Ⅲ段的保护范围是什么

有关距离保护的知识，距离保护是一种根据距离的远近而确定动作时间的装置，以下介绍了距离保护的实现原理，以及距离保护I、Ⅱ、Ⅲ段的保护范围，距离保护的整定与计算方法，供大家参考。

一、什么是距离保护

距离保护是反应故障点至保护安装地点之间的距离（或阻抗），并且根据距离的远近而确定动作时间的一种保护装置。

当短路点距保护安装处近时，其测量阻抗小，动作时间较短；当短路点距保护安装处远时，其测量阻抗增大，动作时间增长，从而可以保护有选择性地切除故障线路。

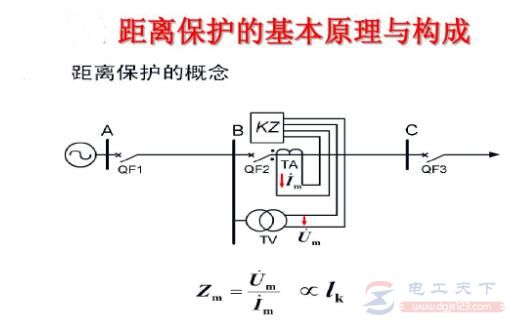

二、距离保护的实现原理

距离保护的实现方法是通过测量短路点至保护安装处的阻抗实现的，线路的阻抗成正比于线路长取：保护安装处的电压等于故障点电压加上线路压降，即UKM=UK+△U；其中，线路压降△U并不单纯是线路阻抗乘以相电流，它等于正、负、零序电流在各序阻抗上的压降之和，即△U=IK1*X1+IK2*X2+IK0*X0。

三、距离保护I、Ⅱ、Ⅲ段的保护范围

第Ⅰ段是瞬时动作的，保护范围为本线路全长的80～85%；第Ⅱ段与限时电流速断相似，保护范围应不超出下一条线路距离第Ⅰ段的保护范围，并带有高出一个△t的时限以保证动作的选择性。

第Ⅲ段与过电流保护相似，其起动阻抗按躲开正常运行时的负荷参量来选择，动作时限比保护范围内其他各保护的最大动作时限高出一个△t。

第II段的保护范围为本线路的全长并延伸到下一段线路的一部分（不应超出下一段线路距离保护I段的保护范围），距离保护I段和距离保护II段共同构成了本线路的主保护。第III段的保护范围则为本线路和下一段线路的全长，并延伸到再下一段线路的一部分，作为距离保护I、n段的后备保护。

四、距离保护的整定与计算

无论采用何种继电器构成电流速断保护，其整定的原则都是躲开电动机起动时的起动电流和瞬间过负荷。

继电器一次动作电流的保护定值一般按下式计算：I=KIS式中：K—可靠系数。对于DL型取1.4~1.6，对于GL型取1.8~2.0IS—电动机起动电流，一般取额定电流的5~7倍在整定中，可靠系数和起动倍率如果掌握不好，往往容易造成继电器误动作或拒动。

一般可按以下原则掌握，可靠系数整定主要考虑二个因素：

1、第一个因素是电动机是否容易过负荷，容易过负荷的取大值；反之，取小值。

2、第二个因素是电动机与继电器电流测量元件的电气距离。
