三级配电系统的定义与作用

【三级配电系统的定义与作用】

什么是三级配电系统，对于三级配电系统的含义与作用，大家了解多少，所谓三级配电系统，是指室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。

一、三级配电系统的定义

三级配电系统，一般设置的是室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。

三级配电箱中的动力配电箱与照明配电箱应该分别设置，如果合置在同一配电箱里，动力和照明路线就要分路设置，照明线路接线应该接在动力开关的上侧。

配电系统中的开关箱应该是由末级分配电箱配电，开关箱内应一机一闸，每台用电设备应都有自己的开关箱。

而总配电箱就应该设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。

配电箱和开关箱应设在干燥、通风及常温场所。

不能设在有严重损失作用的瓦斯、烟气、蒸汽、液体及其他有害介质附近，也不能设在容易受到固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。

配电箱、开关箱周围空间要有足够大，周围不能乱放杂物。

安装的时候要端正、牢固，移动式的箱体应设在坚固的支架上，固定式的配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。而其中的导线进线口和出线口要设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。

三级配电系统：

具有专用保护零线的中性点直接接地的系统叫TN-S接零保护系统，俗称三相五线制系统，整个系统的中性导体和保护导体是分开的。三级配电即总配、分配、开关箱三级，三级配电，逐级保护，达到“一机、一闸、一漏、一箱、一锁”。

三级配电系统定义以及基本结构

施工现场用电工程的基本供配电系统应当按三级设置，即采用三级配电。

（一）三级配电系统基本结构

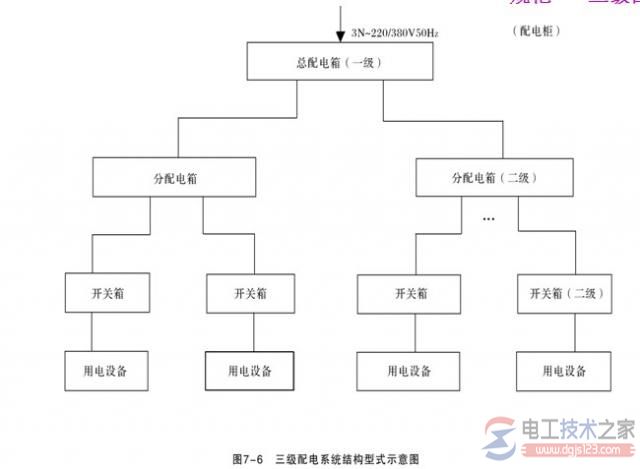

三级配电是指施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经过分配电箱（二级箱），开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。它的基本结构如以下框图。

（二）三级配电系统的设置原则

三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境安全原则。

1、分级分路

(1)从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；

(2)从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分若干支路向若干开关箱配电。

(3)从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。即每一开关箱只能连接控制一台与其相关的用电设备（含插座）。

按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。

篇三，三级配电系统的功能与电气设备的安装

一、三级配电系统的功能及安装注意事项

1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。

2)动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。

3)开关箱应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。

4)总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

5)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。

6)配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.4m，小于1.6m。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.8～1.6m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于0．5mm。

7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。

【电气设备的安装】

1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。

2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。

3)配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。

4)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2．5mm2的绝缘铜芯导线，导线接头不得松动，不得有外露带电部分。

5)各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。

6)配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。

7)导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔着除外)。如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。

8)清晰标注所控制回路及设备名称。

篇四，三级配电系统的设置原则是什么？

三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境安全原则。

1、分级分路

(1)从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；

(2)从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分若干支路向若干开关箱配电。

(3)从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。即每一开关箱只能连接控制一台与其相关的用电设备（含插座）。

按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。

2、动照分设

动力配电箱与照明分配电箱宜分别设置。当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。

3、压缩配电间距

压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

4、环境安全

环境安全是指配电系统对其设置和运行环境的安全要求，包括三种环境要求：使用环境、防护环境和维修环境。要求如下:

1)使用环境：满足压缩配电间距原则。

2)防护环境：应装设在干燥通风及常温场所，不得装在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中，亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。

3)维修环境：配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

附1，施工用电三级配电系统的方法

三级配电系统是临时用电安全管理规定的强制性要求。

一、从配电箱柜上来区分，电源入户（或者就是变压器）处设置总配电箱。

从总配电箱分别引出到各个用电负荷中心（这里的中心是指为方便施工用电，在负荷集中地区域，选定一个方便敷设也便于操作的位置），设置二级配电箱，也称分配电箱。

二、从二级箱引出的到各个用电部位，设置开关箱，也就是第三级配电。

三级配电还需要有其他的注意事项：必须有两级设置漏电保护器，必须有设置过载保护，必须有明显可见断开点。

附2，什么叫三级配电

三级配电就是分为总配电、二级分配电、三级末端开关箱配电。

市电过来首先进入一级总配电柜（箱），通过总配电柜（箱）内部的控制保护开关之后进入二级分配电柜（箱），这样就把电分到各个支路控制保护开关（通常会用断路器做开关，有控制和保护功能）上，分支路开关出来后就连到了三级末端开关箱上，这个开关箱内有控制开关，出来后就到最终用电设备了（也就是通常说的负载）。三级配电可以做到逐级保护。

附3，什么是三级配电系统

三级配电系统一般设置的是室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。

三级配电箱中的动力配电箱与照明配电箱应该分别设置，如果合置在同一配电箱里，动力和照明路线就要分路设置，照明线路接线应该接在动力开关的上侧配电系统中的开关箱应该是由末级分配电箱配电，开关箱内应一机一闸，每台用电设备应都有自己的开关箱。

而总配电箱就应该设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。配电箱和开关箱应设在干燥、通风及常温场所。不能设在有严重损失作用的瓦斯、烟气、蒸汽、液体及其他有害介质附近，也不能设在容易受到固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。

配电箱、开关箱周围空间要有足够大，周围不能乱放杂物。

安装的时候要端正、牢固，移动式的箱体应设在坚固的支架上，固定式的配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。

而其中的导线进线口和出线口要设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。

三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。开关箱应符合一机、一箱、一闸、一漏。三类电箱中的各类电器应是合格品；

三级保护:现场施工用电必须做到总配电箱、分配电箱和开关箱中均要安装漏电保护器。

两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。
