电流二次回路通流检查方法详解

来源:电工天下时间:2020-04-03 14:43:28 作者:老电工手机版>>

电流二次回路通流检查方法

回路通流检查前一般均以所有电缆都对过线为前提。通常二次交流回路的检查,将回路在端子箱处分两部分。

一部分从端子箱到流变,通过做 CT 极性检 查来核对。另一部分是端子箱到控制室,通过用二次通流的方法来核对。

存在的问题:

1、做 CT 极性只能反映极性和相序,不能反映同相的不同 CT 是否对应;

2、二次通流只能反映端子箱到控制室装置的接线正确,不能反映 CT 变比的接线;

3、以上检查只能反映单个间隔的接线,对如母差、主变差动回路 的整体检查不能反映;

4、对主变套管 CT 不能直观检查。

一次通流针对不同的目的可选不同的方法,使之简单有效。如:方法一、 对母差而言,通过用电焊机升流,使母线和相应的间隔 CT 流过较大电流;方法 二、对主变差动而言,通过将 380V 交流电源直接加在主变高压侧,使主变开关 CT 和本体套管 CT 均流过相对较大的电流;方法三、对交流电压回路,可以通过 保护测试仪加入三相不同电压来检测相关回路。

以 220KV 唐子变为例进行相应说明:

系统 220kV 运行方式如图 1 所示: 主变高压侧开关 2602 挂在 220kV 正母线, 正母线和副母线处于并列状态, 唐顾 2H49 线挂在正母线,唐都 2H80 线挂在副母线,两条线路的线路刀分位,线路刀的母线侧地刀在合位。

按照方法一, 准备三台 220V 的电焊机, 输入输出按星形接线,输出 N 点接地。 每个电焊机在接线前需进行本身极性检查,使输出相位正确。将三相电流加在主 变高压侧桩头,以所用电 Ua 为基准电压。试验时同时合唐顾 2H49 线开关、唐都 2H80 线开关,模拟线路三相短路接地,电流分别经过 2602->I 母线->2H49-> 大地、2602->I 母线->2610->II 母线->2H80->大地。此时一次电流能达到 170A 左右,二次电流幅值较大,容易测量。由此可见,通过该方法,不仅可验 证 CT 变比,而且对母差回路有完整的检验,同时可以通过调整三相输出电流的 大小不同直观的确认相序。

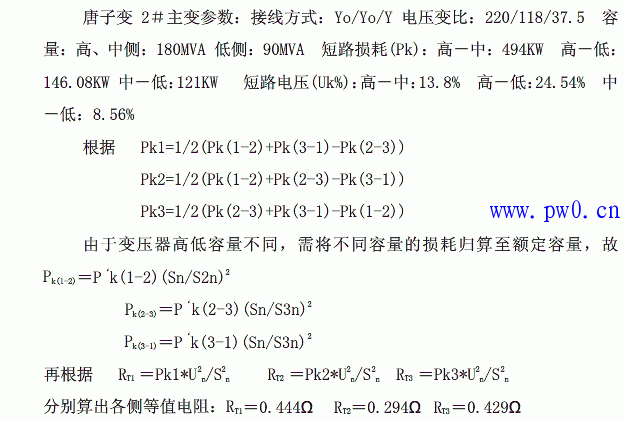

主变电流回路的检查,如果用电焊机加电流的方法对主变通流,一次电流 就会很小。 原因是电焊机的二次侧具有低电压、 大电流的特点, 空载电压为 70V, 工作电压维持在 30V 左右,而主变短路阻抗比较大。可以根据变压器技术参数, 计算变压器阻抗:

电流二次回路通流检查方法

电流二次回路通流检查方法

图2主变等值电路

可见:当在低压侧模拟三相短路接地时,回路阻抗(忽虑电阻)为 65.9Ω , 此时电焊机相当于空载,一次电流 1A 左右。中压侧模拟短路接地时,回路阻抗 (忽虑电阻)为 40Ω ,一次电流 1.7A 左右。我用电焊机通流试过,实际数据和 计算数据一致,此时二次电流相当的小。

故应用方法二, 提高输入电源的电压,将系统 220V 电源接为三角形 380V 接线, 将中压侧和低压侧分别在流变靠母线侧三相短接,由于采用的是 380V 电源,因 此应模拟三相短路不接地。

通过该方法,不仅也可验证 CT 变比,而且对主变差 动回路有完整的检验, 同时可以检测到主变套管 CT 相关回路 对二次回路往往重视电流回路,电压回路一般在 PT 端子箱二次电压端加压即二次通压,检查端 子箱到控制室屏的接线。

但不能检测压变到端子箱的接线,应用方法三,可以用 保护测试仪在 PT 一次桩头直接上加电压,虽然只有几十毫伏,但用万用表还是 能准确测量。比如,220KV 电压等级,在 ABC 相上分别加 80V、90V、100V,在端 子箱二次分别量出 36mv、41mv、45m;加三相同相 100V 电压,开口三角电压有 236mv 电压,注意测量电压前将端子箱内的电压连片全开掉,使测量更精确。

通过以上方法,不仅能够检测相序,还能核对 PT 变比,特别是对开口三角电压能 直接检测。

该方法对 GIS 的电压回路检查同样有效, 只是电压加在露在外面的线路进线 桩头上。 由于 GIS 不能直观看出相序,而因电压回路的相序颠倒造成保护误动的 情况还是经常出现的,因此对电压回路应足够重视。
