家庭电路图的基本画法与试电笔的用法

来源:电工天下时间:2021-08-11 08:26:22 作者:老电工手机版>>

有关家庭电路图的基本画法与试电笔的用法,家庭电路中有火线、零线和地线,以及电灯、插座等的电路图画法,如何用试电笔来辨别火线和零线。

一、家庭电路图的基本画法

1、家庭电路中有火线、零线和地线,单根保险丝接在火线上,开关接在火线上。

2、电灯安装时,零线、火线并排走,零线直接进灯座。火线通过开关进灯座。如果灯泡是螺丝口的,尾部中心接火线,螺旋套接零线。

3、插座安装时,两孔插座左孔接零线,右孔接火线;三孔插座的左边的孔接零线,右边的孔接火线,中间的孔接地线,所以称为“左零右火中接地”。如果在插座上接保险丝,保险丝应接在火线上。

4、插座与插座之间是并联的,插座与电灯之间是并联的,各种电器之间是并联的。家庭电路图的基本画法与试电笔的用法

二、试电笔用于辨别火线和零线的方法

1、试电笔是用来辨别火线和零线的工具。

构造:由笔尖金属体、大电阻、氖管、弹簧和笔尾金属体等组成。电工天下

如图甲:

家庭电路图1

家庭电路图2

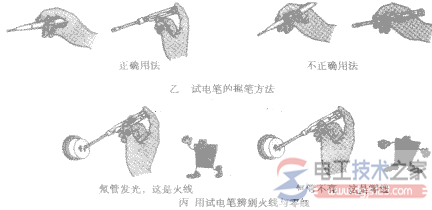

2、使用时,用手捏住笔尾金属体,将笔尖接触进户线,若碰到的是火线,则氖管发光;若笔尖接触的是零线,氖管就不会发光。(如图乙、丙所示)

3、使用试电笔时,切不可用手直接接触笔尖金属体,这样人会触电。

4、检查电路故障时,用笔尖接触导线,若两根导线都不发光,表明火线断路;若两根导线都发光,表明零线断路。
