三菱FX系列plc逻辑反、空操作与结束指令(INV/NOP/END)
来源:电工天下时间:2020-03-06 13:24:11 作者:老电工手机版>>
三菱FX系列plc逻辑反、空操作与结束指令(INV/NOP/END)的用法,INV(反指令)执行该指令后将原来的运算结果取反,NOP(空操作指令)不执行操作,但占一个程序步,END(结束指令) 表示程序结束。
三菱FX系列plc逻辑反、空操作与结束指令(INV/NOP/END)
三菱FX系列plc有基本逻辑指令20或27条、步进指令2条、功能指令100多条(不同系列有所不同)。
本节(电工技术之家 www.dgjs123.com)小编以三菱plc FX2N为例,介绍其基本逻辑指令和步进指令及其应用,感兴趣的朋友参考下。
FX2N的共有27条基本逻辑指令,其中包含了有些子系列PLC的20条基本逻辑指令。
1、INV(反指令)

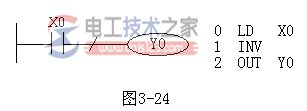

执行该指令后将原来的运算结果取反。反指令的使用如图1所示,如果X0断开,则Y0为ON,否则Y0为OFF。
使用时注意INV不能象指令表的LD、LDI、LDP、LDF那样与母线连接,也不能象指令表中的OR、ORI、ORP、ORF指令那样单独使用。
图1 反指令的使用
2、NOP(空操作指令)
不执行操作,但占一个程序步。执行NOP时并不做任何事,有时可用NOP指令短接某些触点或用NOP指令将不要的指令覆盖。当plc执行了清除用户存储器操作后,用户存储器的内容全部变为空操作指令。
3、END(结束指令)
表示程序结束。若程序的最后不写END指令,则PLC不管实际用户程序多长,都从用户程序存储器的第一步执行到最后一步;若有END指令,当扫描到END时,则结束执行程序,这样可以缩短扫描周期。
在程序调试时,可在程序中插入若干END指令,将程序划分若干段,在确定前面程序段无误后,依次删除END指令,直至调试结束。
