【图】西门子s7-300间mpi全局数据通信的实例教程

来源:电工天下时间:2015-10-21 15:19:14 作者:老电工手机版>>

西门子s7-300间mpi全局数据通信的实例教程

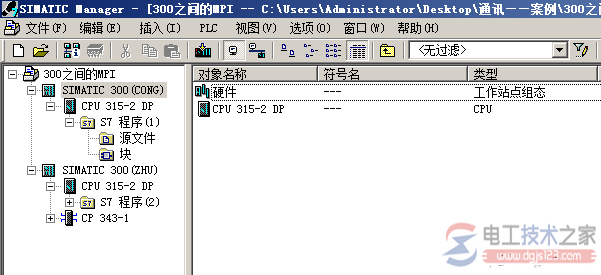

1、在一个项目下插入两个300plc(一主一从)
西门子s7-300间mpi全局数据通信1

2、打开主站plc的硬件配置

双击CPU-----MPI属性----新建接口---波特率187.5、站地址2
西门子s7-300间mpi全局数据通信2

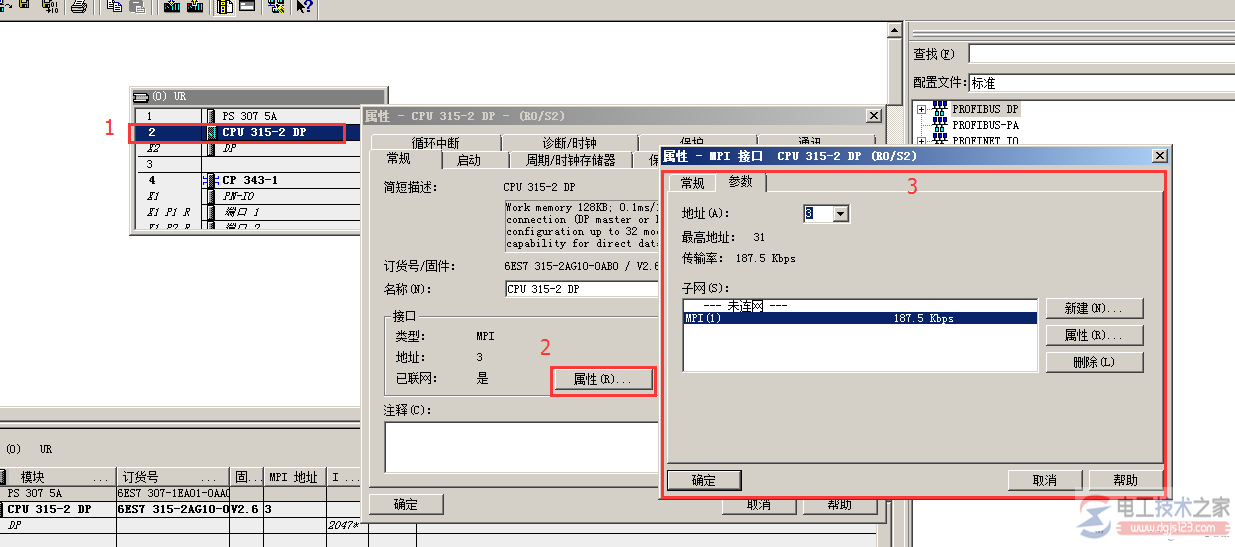

3、打开从站PLC的硬件配置

双击CPU-----MPI属性----新建接口---波特率187.5、站地址3
西门子s7-300间mpi全局数据通信3

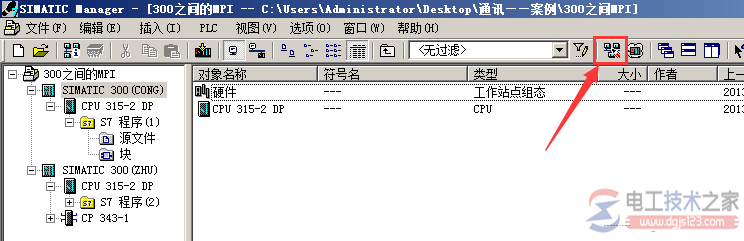

4、硬件配置都完成后回到“项目管理器”界面,点击“组态网络”
西门子s7-300间mpi全局数据通信4

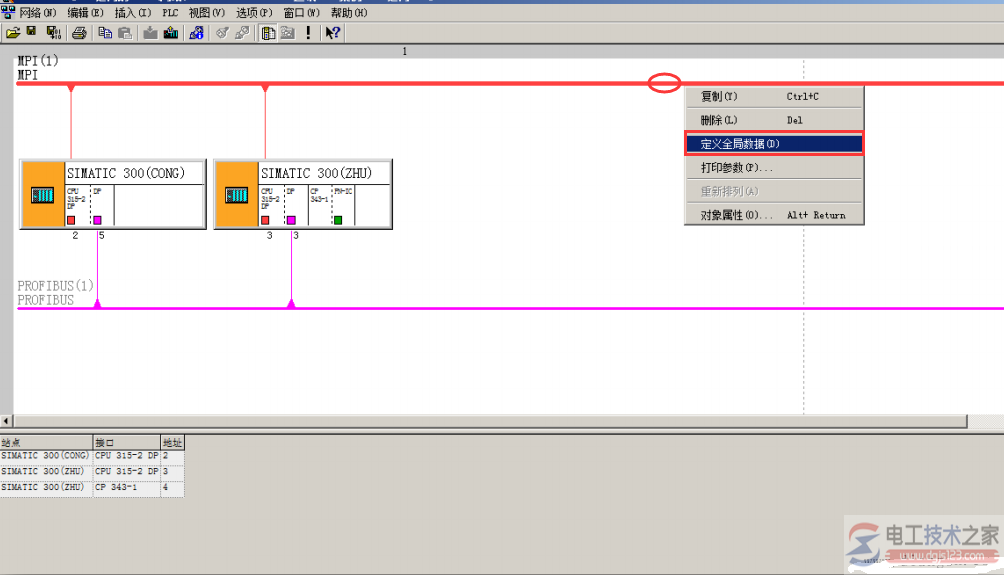

5、点击“MPI”线,右键----定义全局数据
西门子s7-300间mpi全局数据通信5

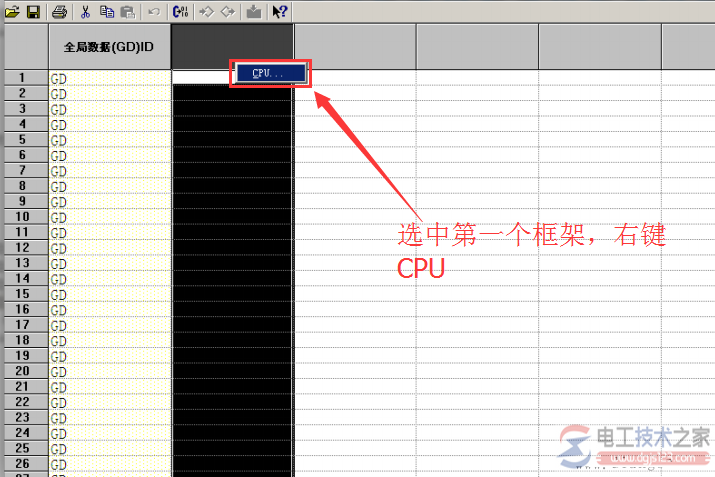

6、选中第一个框架 右键—插入CPU
西门子s7-300间mpi全局数据通信6

7、选择要插入的CPU
西门子s7-300间mpi全局数据通信7

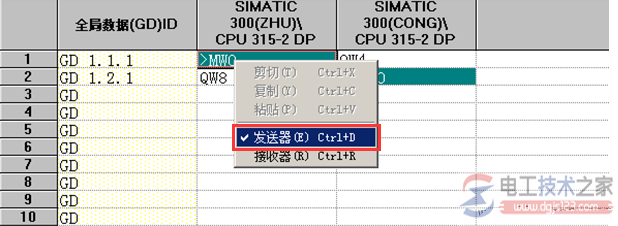

8、选中如下图,建立主站的发送区
西门子s7-300间mpi全局数据通信8

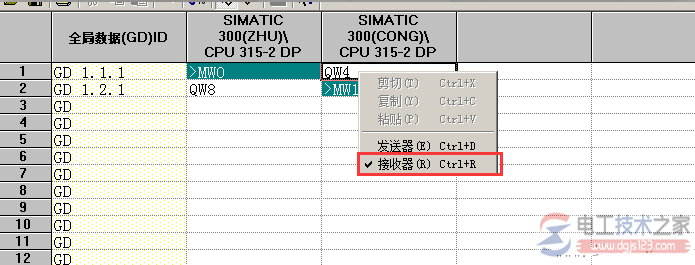

9、选中如下图,建立从站的接受区
西门子s7-300间mpi全局数据通信9

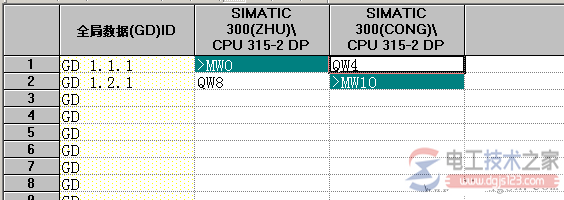

依次设置主站的接受区和从站的发送区

表示含义:
第一行:CPU315-2DP(ZHU)的MW0作为发送区  CPU315-2DP(CONG)的 QW4作为接收区
第二行:CPU315-2DP(ZHU的QW8作为接收区  CPU315-2DP(CONG)的MW10作为发送区
西门子s7-300间mpi全局数据通信10

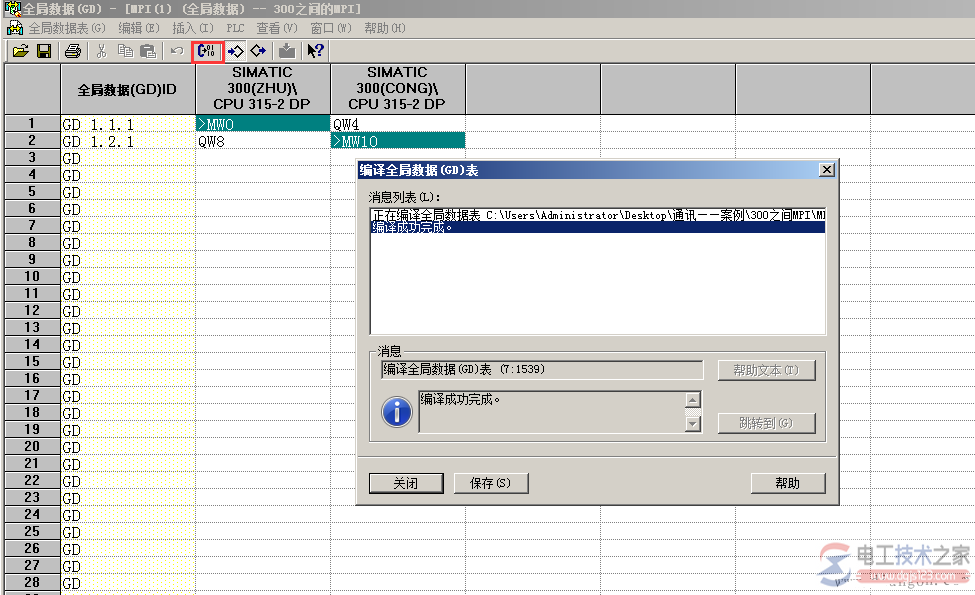

10、点击“编译”
西门子s7-300间mpi全局数据通信11

11、回到“组态网络”界面下点击“保存编译”
