一、cpu的存储结构

cpu的存储区分为两大类：

1、ram

易失型，需要供电为使其中的数据保持。存放的数据类型：v区、m区、t区、c区和工作存储区。

2、eeprom

数据永久保持型，就是常说的断电保持型。

存放的数据类型：v区、m区（默认为mb0—mb13，可设置）、某些c和plc程序（包括程序块，系统块，数据块）。

其中，ram中的数据在断电后根据型号不同可以保持50--100小时，主要是通过cpu内部超级电容放电来提供电源，如果需要长时间保持数据则需要插入电池卡，可保持200天。电池卡订货号：6es7 291—8ba20—0xa0 又叫bc293。

二、cpu永久存储的原理

plc断电可保持存储区，断电时可将数据存入eeprom中，即只有v区和m区（在系统块中可以设置）才可以；当cpu断电瞬间，设置好的v区和m区会瞬间将数据写入eeprom中，当再次上电cpu会将eeprom中的数据再写到对应v区和m区中，实现永久保存。

三、s7-200 cpu内永久保持型存储区eeprom的方法

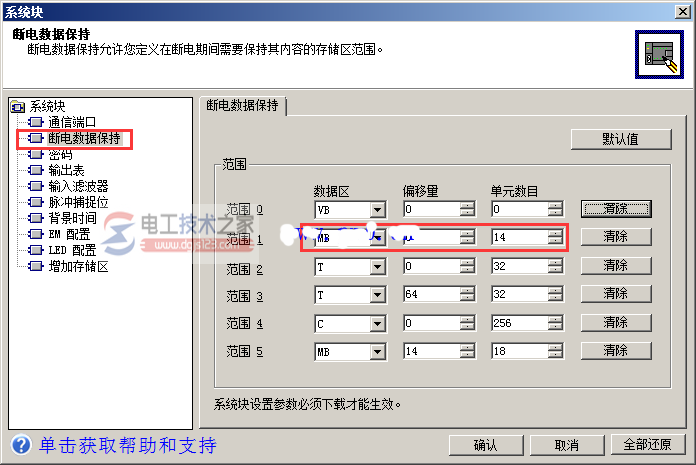

1、m区：mb0--mb13（默认设置），只需在系统块----断电数据保持---设置成自己需要的存储区即可，下载时需要将下载系统块进plc中。

先编写程序如下，监控，都对mb0和vb0写入3 然后关掉电源

然后再上电，监控mb0数据依旧保持为3 vb0数据变为0

2、v区：通过smb31和smb32来实现



smb31和smw32是s7-200一个特殊寄存器，专门用于将v区写入eeprom

smb31为传输请求和存储类型

smw32为存储的v区位置

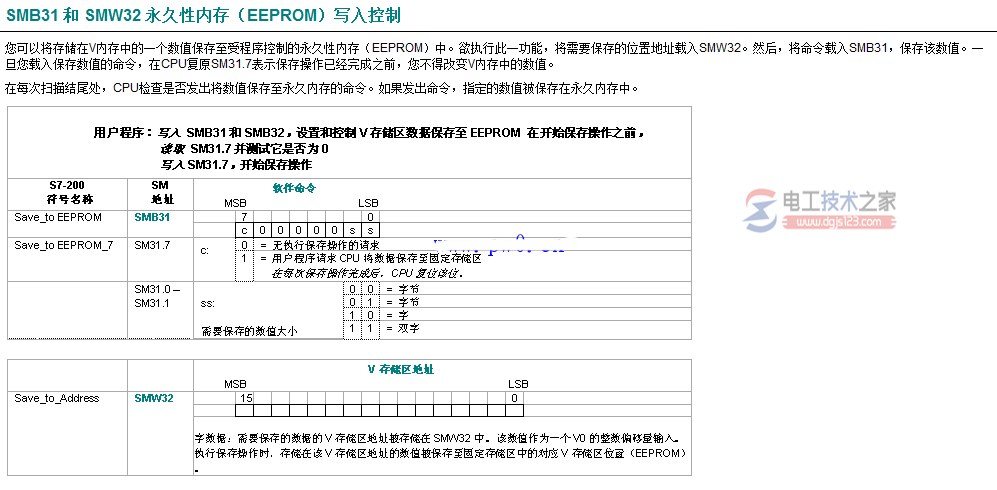

详细说明请参考上图或在“帮助”搜索“smb31”

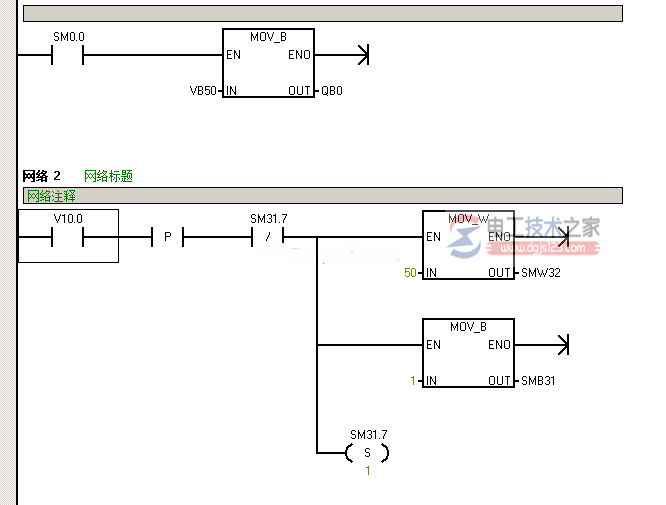

使用方法：编写程序

1，将“3”写入”vb50”

2，激活v10.0 将vb50中的数据对应的存入eeprom中

3，断电再上电，仍旧保持



3、t与c的断电保持

计数器（c）和tonr型定时器可以断电保持，但是无法写入eeprom中，是通过ram存储，需要电池卡供电。

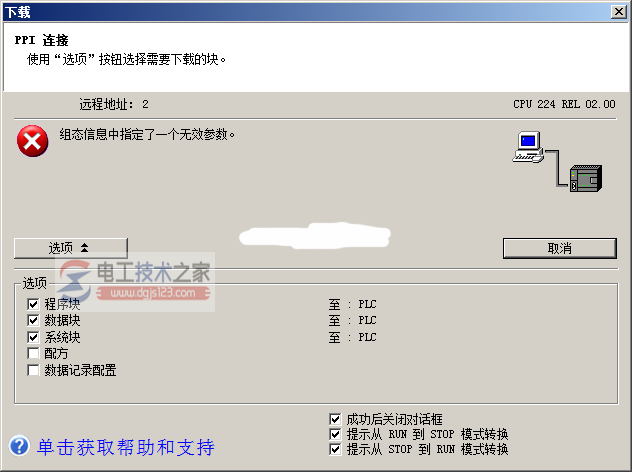

ton（t32-63）和tof(t96-t55)类型定时器无法断电保持，请不要再系统块中设置这些存储区，否则下载程序是会报错。

4、数据块中编写

原理和初始化类似，每当上电后，数据块中写的数据会自动写入对应的存储区中，下载时要将数据块下载到plc中。

在数据块中将 “3”写入vb0

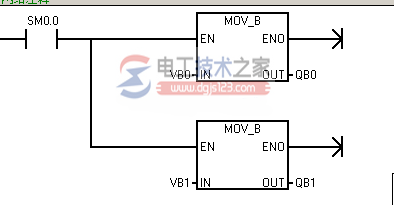

编写程序

下载到cpu，监控，vb0的值即为3 而vb1为0
