西门子S7200 plc表格查找指令的功能
来源:电工天下时间:2016-05-31 00:12:24 作者:老电工手机版>>
S7200plc表格查找指令

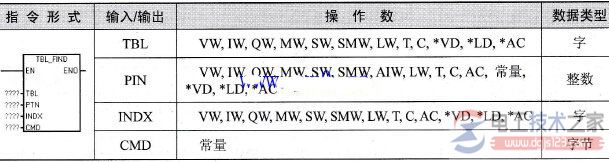

1、指令名称:表格查找指令(TBL_FIND),指令形式见表。
图1,TBL_FIND指令
2、指令的功能:表格查找(TBL_FIND)指令是在表格(TBL)中搜索与某些标准相符的数据。S7200plc表格查找指令

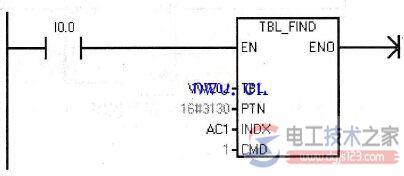

如图6-108,其中TBL-定义表格的开始(VW202),PTN-定义查找的目标(16#3130),INDX-存放查找的结果,CMD-查找的关系(1、2、3、4分别代表:等于=、不等于◇、小于、大于>)。
图2,TBL指令程序
如果使表格在开始位置查找,在开始查找前,先使INDX清零,然后再查找。电工天下
当查找到一个后,要继续往下查找,先使INDX加1,然后再查找。S7200plc表格查找指令
如果INDX的数值等于实际填表的数值,说明表格查完,该次查找没有找到符合要求的数据。
