欧姆龙plc暂存继电器的功能与梯形图
来源:电工天下时间:2016-05-30 15:32:30 作者:老电工手机版>>
暂存继电器TR用于存储程序分支点之前的ON/OFF状态,使用暂存继电器可很方便地处理带有分支的梯级。
在同一个梯级中不能重复使用相同编号的暂存继电器,而在不同的梯级间同一个暂存继电器可重复使用。
暂存继电器在PLC运行期间是不能用编程器检查其状态的,暂存继电器的使用如图,该梯形图中有两个分支,要用两个暂存继电器TRO和TR1来暂存分支点的状态。暂存继电器不是编程指令,必须和LD或OUT指令配合使用。
梯形图对应的指令助记符程序:

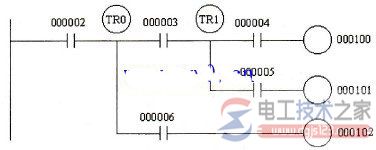

图:带有分支的梯形图
