plc红绿灯梯形图的动作要求说明
来源:电工天下时间:2015-10-22 21:43:48 作者:老电工手机版>>
plc红绿灯梯形图的动作要求说明

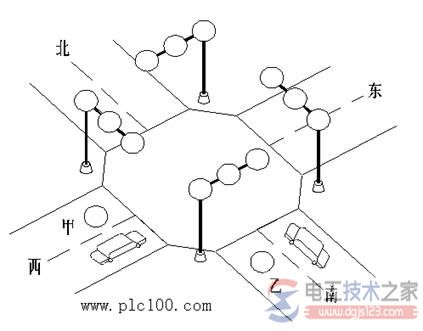

一、plc红绿灯的动作要求:
1、车道红灯、人行道红灯,亮30秒;
2、车道绿灯、人行道绿灯,亮25秒;
3、车道黄灯,人行道黄灯,亮0.5秒灭0.5秒.闪烁5秒;
4、东西、南北车流量大小不同时,可以将车流量小的方向的时间调短一些;
二、plc红绿灯梯形图说明:
1、X001 为系统启动按钮 ;
2、X002 为系统停止按钮 ;
3、东西红灯、南北绿灯(东西人行绿灯)、南北黄灯(东西人行黄灯)为一组,分别用三个接触器Y0、Y1、Y2控制;
4、南北红灯、东西绿灯(南北人行绿灯)、东西黄灯(南北人行黄灯)为一组,分别用三个接触器Y3、Y4、Y5控制;
