【图】plc数码显示控制步骤与程序流程图
来源：电工天下时间：2015-10-04 19:43:39 作者：老电工手机版>>
plc数码显示控制步骤

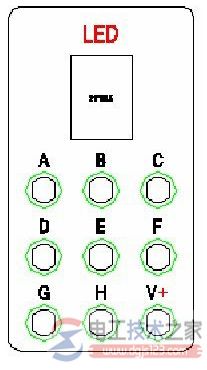

一、面板图
二、控制要求
1、硬件模式一：置位启动开关K0为ON时，LED数码显示管依次循环显示0、1、2、3…9;
2、硬件模式二：置位启动开关K0为ON时，LED数码显示管依次循环显示0、1、2、3"‘9、A、 B、O.F;
3、置位开关K0为OFF时，LED数码显示管停止显示，系统停止工作。
三、功能指令使用及程序流程图
1、触点比较指令使用
指令描述：对源数据内容进行BIN比较，对其结果执行后段的运算；如上所示，当DO中的 数据“等于”常数K1时’则Y0输出状态“1”。
2、程序流程图
四、端口分配及接线图

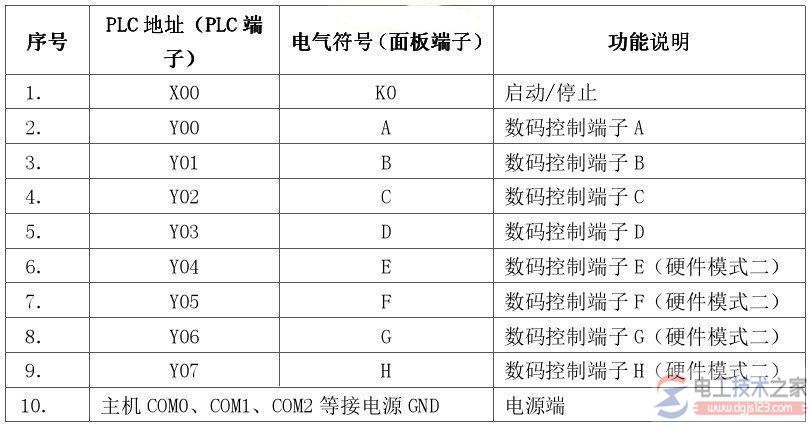

1、I/O端口分配功能表

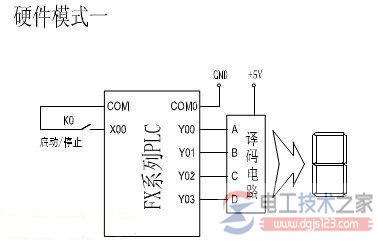

2、控制接线图
五、操作步骤
1、按控制接线图连接控制回路；
2、将编译无误的控制程序下载至PLC中，并将模式选择开关拨至RUN状态;
3、分别拨动启动开关K0,观察并记录LED数码管显示状态；
4、尝试编译新的控制程序，实现不同于示例程序的控制效果。
