六种有助于提高PLC编程能力的电路
来源:电工天下时间:2022-03-18 05:49:22 作者:老电工手机版>>
有关PLC编程的知识,介绍了有助于提高PLC编程能力的六种电路,分别是启动、保持和停止电路,多地控制电路,互锁控制电路,顺序启动控制电路,电机正反转电路和集中与分散控制电路,供大家参考。
PLC常用电路
1、启动、保持和停止电路

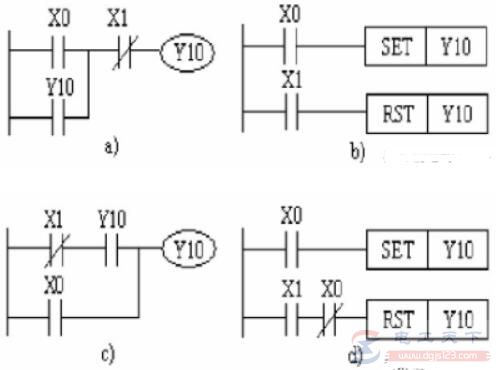

实现Y10的启动、保持和停止的四种梯形图,这些梯形图均可以实现启动、保持和停止的功能。x0为启动信号,X1为停止信号。
图a、c利用Y10常开触点实现自锁保持,图b、d是利用SET,RST指令实现自锁保持。
2、多地控制电路

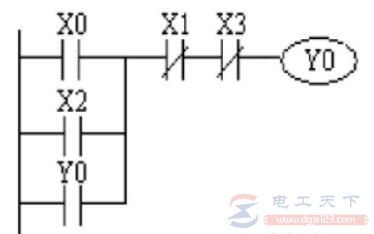

下图为两个地方控制一个继电器线圈的程序,X0和X1是一处的起动和停止控制按钮,X2和x3为另一处的起动和停止控制按钮。
3、互锁控制电路
下图是3个输出线圈的互锁电路,X0、 X1和X2是起动按钮,X3是停止按钮。由于Y0,Y1,Y2每次只能有一个接通,所以将Y0, Y1,Y2的常闭触点分别串联到其它两个线圈的控制电路中。
4、顺序启动控制电路
如下图,Y0的常开触点串在Y1的控制回路中,Y1的接通是以Y0的接通为条件。
如此,只有Y0接通才允许Y1接通。Y0关断后Y1也被关断停止,而且Y0接通条件下,Y1可以自行接通和停止。 X0,X2为起动按钮,X1,X3为停止按钮。

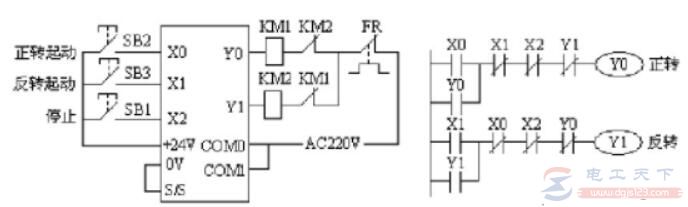

5、电机正反转电路
6、集中与分散控制电路
在多台单机组成的自动线上,有在总操作台上的集中控制和在单机操作台上分散控制的联锁。集中与分散控制的梯形图如下图,x2为选择开关,以其触点为集中控制与分散控制的联锁触点。当 X2为ON时,为单机分散起动控制;当x2为OFF时,为集中总起动控制。在这二种情况下,单机和总操作台都可以发出停止命令。
