家用配电箱如何接线?家用配电箱接线方法图解

来源:电工天下时间:2019-10-30 14:49:44 作者:老电工手机版>>

家用配电箱的接线方法,在对家用配电箱接线操作时,注意零线火线的区分,配电箱的应用范围,配齐所有设备,然后安装配电箱,帮助大家掌握家用配电箱的接线方法。

家用配电箱接线方法

以下是家用配电箱接线图与使用说明,一起来看看。

一、零线和火线的区分

第一次看电箱接线图时,必须了解电路图的基本设计,最重要的是千万不要把零线和火线弄混了,这可是看懂电路图的第一关,也是非常重要的一关,接错的后果是电源无法正常供电。

但是,不用太担心接错之后会有多么严重的后果,因为漏电开关会给我们提醒。

为更好的弄清零线和火线的位置,人们在设计时一般会在漏电开关上做标记,零线用字母N标记,那么火线的位置相应的就好找了。

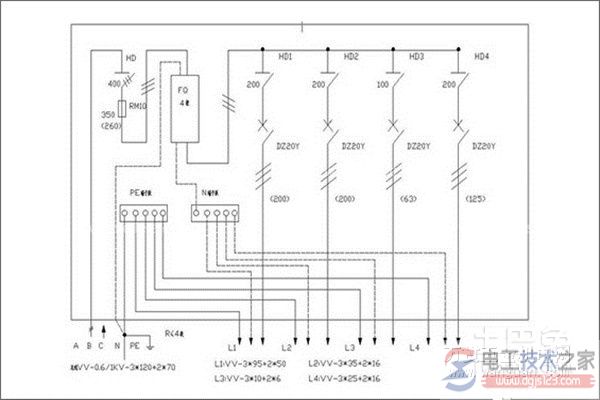

家用配电箱接线方法

二、配电箱的应用范围

配电箱的应用范围有区别的时候对应的接线方法也会随之改变。电工技术之家

家用接线图是相对于其他复杂的接线图比较简单的一种,对物理有一定了解的人多少会看懂一些,那些复杂的接线图就需要专业人士来解决了。安装家用配电箱接线图首先要求用户购买进户线,也就是把电从电厂引到家里,家用的差不多4平方米就够了。

接下来就要把火线和每个房间的开关相连接,而火线需要与总开关连接,零线则是公用的,随之把零线分配到每个房间工作就完成一大半了。

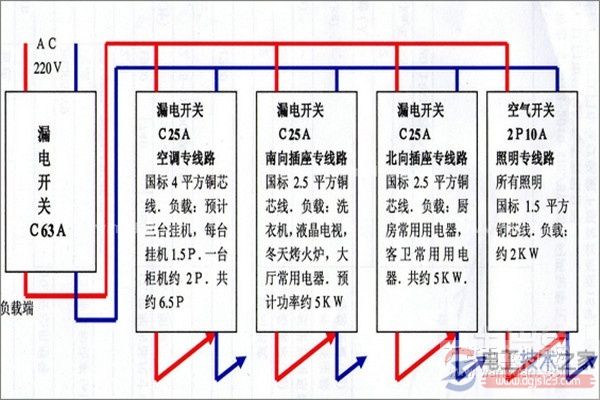

家用配电箱接线方法

三、配齐所有设备,安装配电箱

要打准备的仗肯定是要把设备配备齐全,然后才能完成接下来的工作---测量额定电流和电路工作时的电压。

最后,配电箱的配置,配置的根据是家用电路的电源,按照配电箱再设计一个配电箱接线图。到这里,工作已经接近尾声,剩下的就是配电箱接线图的安装与施工,有了之前的基础,安装可是非常方便的。但是,要提醒大家,不要自己单独安装,为了自身的安全,还是找专业的师傅为大家安装较好。

家用配电箱接线方法

以上就是家用配电箱接线方法和配电箱接线图,配电箱接线方式也是各有不同。

通常,家用配电箱接线都是需要专门的师傅进行操作,因为他们不仅是专业的,还有专业的防护措施设备等。

建议大家小心用电,在安装家用配电箱接线的时候,千万不要忘记关闭家里的总电闸。
