开关电源故障范围判断与维修步骤

来源:电工天下时间:2021-06-10 09:27:55 作者:老电工手机版>>

有关开关电源故障的维修步骤,准备一带保护的简易测试插座,防止开关管击穿引起的电路起火与快速判断故障范围,具体可参考本文的开关电源常见故障速修步骤。

开关电源故障判断与维修步骤

一、准备工具

准备一带保护的简易测试插座,如下图。其作用是防止开关管击穿引起的电路起火与快速判断故障范围。

开关电源故障1

二、开关电源常见故障速修步骤

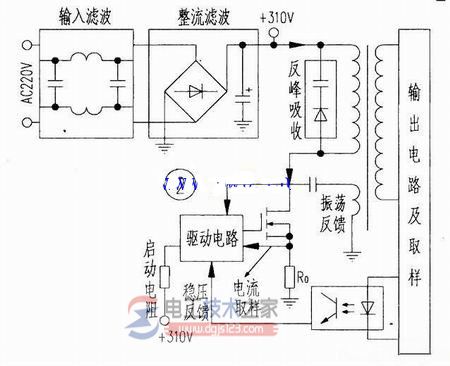

开关电源原理框图见下图。

开关电源原理框图
1、通电瞬间,灯泡闪亮一下后,逐渐熄灭,则电源从输入至整流滤波均正常,故障应在后面电路。否则电源保险或输入滤波电感开路。

2、若整流滤波电路正常,则检测开关管两端是否有310V电压,若无,则取样电阻R0或变压器初级开路。

3、若开关管电压正常,则检测开关管驱动电路是否有几伏至十几伏电压,若无则检测启动电阻和驱动电路。

4、若驱动有电压,开关管正常,则自激绕组有故障或反馈电路有故障。

5、若灯泡常亮,则开关管击穿(短路)或整流桥击穿(短路)。

6、若灯泡周期性亮灭,则负载有短路故障,可着重检测负载。

7、若更换开关管多次击穿,则检测峰值电压消除电路及负载是否有开路故障。

8、经过上述维修步骤并检测负载电压基本正常后,即可闭合开关K,再次检测时若输出正常,则说明开关电源已修复。

注意:开关电源负反馈电路及变压器次级绝不能开路,否则会损坏电路其他部分。
