家装电路的布线管工艺要求
来源:电工天下时间:2020-04-01 10:18:11 作者:老电工手机版>>
有关家装施工中,对电路布线管的工艺要求,主要包括工具和器材的准备、布线管标准与要求等,布线管工艺用时较长,需细心排布,来看下具体的布线管工艺过程。
家装电路的布线管工艺
1、工具和器材的准备
弯管器、剪切器、PVC线管、管卡、管接头、石膏粉、梯子、安全帽等。
2、布线管标准与要求
管与管,管与箱(盒)连接时,应符合下列条件。
① 管与管之间采用套管连接,套管长度宜为管外径的1.5~3倍,管与管的对口应位于套管中心。
② 管与器件连接时,插入深度为2cm;管与底盒连接时,必要时在管口套锁扣。
③ 当直线段长度超过15m或转弯超过3个时,必须增设接线盒。
④ 暗管在墙体内严禁交叉,严禁没有接线盒跳槽,严禁走斜道。
⑤ 弯管必须用专用弯管器,转弯处必须用弯管器将线管冷弯处理。
⑥ 在布线管时,同一槽内线管如超过2根,管与管之间应留≥15mm的间隙。
布线管工艺用时较长,需细心排布。

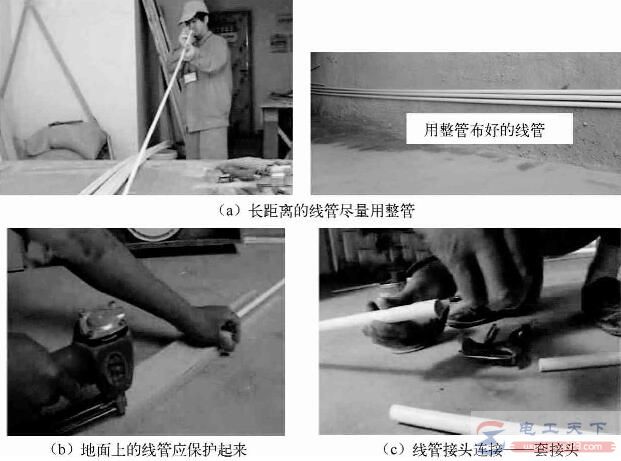

以下是布线管工艺过程,如图1。
图1,布线管工艺过程
整体布线效果图如图2。
图2,整体布线效果图
管接头的连接效果图如图3。
图4,管接头的连接效果图
以上就是家装电路的布线管工艺的几点要求,希望对大家有所帮助。
