浴霸怎么安装?浴霸开关接线及安装方法(图文)

来源:电工天下时间:2020-11-25 09:19:32 作者:老电工手机版>>

浴霸怎么安装?浴霸开关接线及安装方法

关于浴霸的安装方法,安装浴霸的过程极其简单,不过要掌握正确的接线方法才可以,电工天下小编整理了浴霸开关接线的正确接法,以及浴霸安装示意图,供大家参考。

一、浴霸安装方法

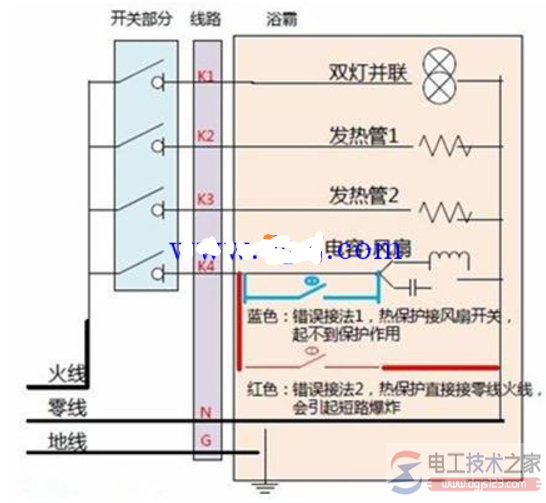

浴霸开关接线:

错误接法:火线、开关、热保护、风扇,零线,并不能起到保护作用。

错误接法:火线、开关、热保护、零线,直接相连,会引起短路并爆炸。

正确接法:火线、热保护、风扇、零线,浴霸发热几分钟后,风扇自动打开。

浴霸怎么安装?浴霸开关接线及安装方法

浴霸安装示意图

浴霸怎么安装?浴霸开关接线及安装方法

二、在家如何安装浴霸

浴霸安装—留线(电线):

1.一般灯暖型浴要求4组线(灯暖两组、换气1组、照明1组) 由5根电线(顶上面是1根零线 4根控制火线,下面开关处是1根进火线,4根控制出火线)

2.风暖型浴霸(PTC陶瓷发热片取暖)要求用5组线,(照明1组、换气1组、PTC发热片2组、内循环吹风机 负离子1组)

浴霸怎么安装?浴霸开关接线及安装方法

◆浴霸安装—出风口

换气扇需要一个风口才能将室内空气吸出。出风口的直径一般为10CM,一般要在吊顶前就开好。

◆浴霸安装—安装口的预留

◆一般浴霸开孔为300*300,也有浴霸开孔为300*400左右的。根据不同的扣板对预留安装口的要求和方法有一些区别:

1.300*300或是300*600的铝扣板吊顶: 留一片300*300的扣板的位置不安装就可以。

2.条形铝条板,最好是在安装扣板的时候确认浴霸的开孔大小,在安装扣板的时候就留好安装孔,在吊上准备两根大于吊顶主龙骨跨度的较结实的木条,做安装浴霸之用。

3.塑钢扣板,基本同上

4.防水石膏板吊顶和桑拿板吊顶,因要确认龙骨的位置,也请在安装扣板的时候确定浴霸安装开孔尺寸预留。
