24V继电器的驱动电路原理与作用
来源:电工天下时间:2022-03-03 13:27:33 作者:老电工手机版>>
有关继电器的知识,24V继电器的驱动电路图,主要用于继电器的额定工作电压低于电源电压的电路中,以下介绍了24V继电器的驱动电路的工作原理,以及在电路中的具体作用,供大家参考。

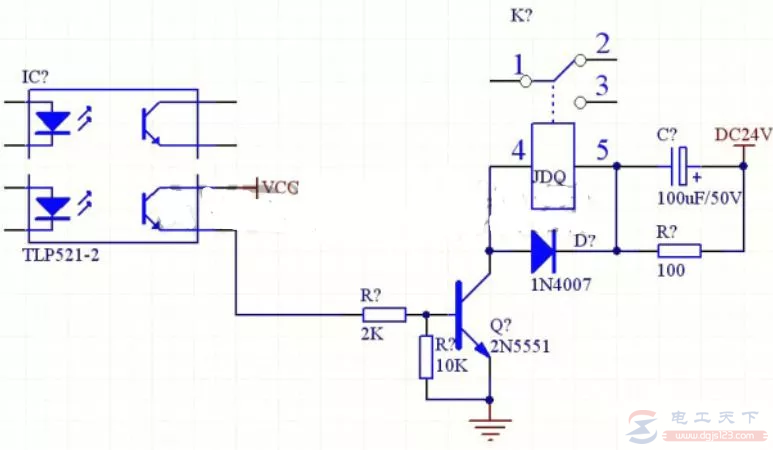

24V继电器的驱动电路
说明:VCC是5V。
继电器串联RC电路:
主要用于继电器的额定工作电压低于电源电压的电路中,当电路闭合时,继电器线圈由于自感现象产生电动势阻碍线圈中电流的增大,延长继电器的吸合时间,串联上RC电路后,即可以缩短吸合时间。
工作原理:
电路闭合的瞬间,电容C两端电压不能突变可视为短路,如此就将比继电器线圈额定工作电压高的电源电压加到线圈上,加快线圈中电流增大的速度,使继电器迅速吸合。待电源稳定后,电容C不起作用,电阻R起到限流作用。
基极和发射极的电阻的作用:
在没有正向偏置电压的情况下,保证基极的电压为零,防止三极管的受外部的干扰而误导通,就是为了保证可靠性。具体阻值的大小倒不绝对,10K、100K都行,只是起到下拉的作用,电流非常小。该继电器驱动电路已经验证通过,开和关状态良好,在实际使用时最好把5V、24V两组直流电源的地分开,然后配合光藕实现真正的隔离效果。

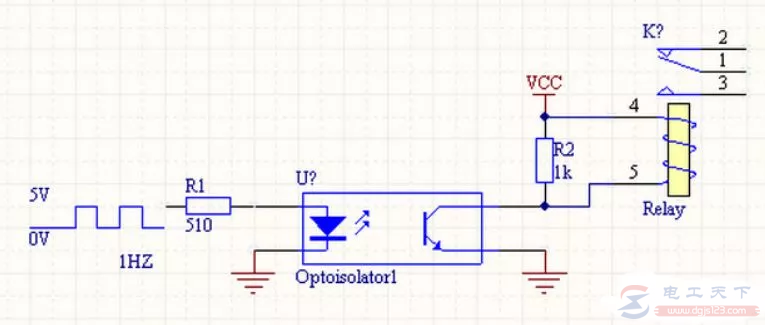

用光耦驱动继电器电路,如下图所示:
