交流接触器中短路环的作用有哪些?
来源:电工天下时间:2020-05-12 14:38:05 作者:老电工手机版>>
有关交流接触器中短路环的作用是什么,在交变电流过零时,维持动静铁芯之间具有一定的吸力,以清除动、静铁芯之间的振动,减少振动及噪声。
交流接触器中短路环的作用

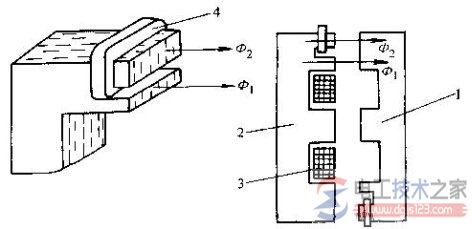

图1 交流接触器
1-动铁心 2-静铁心 3-线圈 4-短路环
交流接触器中的短路环有什么作用?
交流接触器短路环的作用:
在交变电流过零时,维持动静铁芯之间具有一定的吸力,以清除动、静铁芯之间的振动。
短路环是嵌装在铁心某一端的铜环,由于交流电磁铁通入交流电,磁场交变,产生的吸力是脉动的,这会引起衔铁振动。
加入短路环后,由于在短路环中产生的感应电流,阻碍了穿过它的磁通变化,使磁极的两部分磁通之间出现相位差,因而两部分磁通所产生的吸力不会同时过零,即一部分磁通产生的瞬时力为零时,另一部分磁通产生的瞬时力不会是零,其合力始终不会有零值出现,这样就可减少振动及噪声。
