避雷针的组成与功能
避雷针主要用于保护露天配电装置、易燃建筑物、烟窗和冷水塔等:
避雷针可作为接闪器。接闪器是利用其高出被保护物的突出部位把雷电引向自身.然后通过引下线和接地装置把雷电流泄入大地。以此保护被保护物免遭雷击。
避雷针的保护范围是有限的,保护半径与其高度有关,单支避雷针的保护范围见图13—11
避雷针由三部分组成:第一部分是耸立天空的针尖,是接受雷电用的。

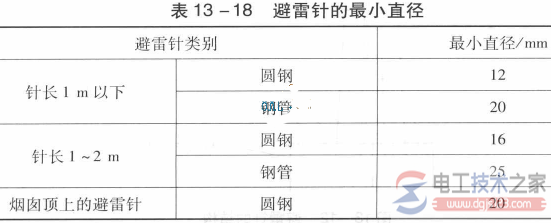

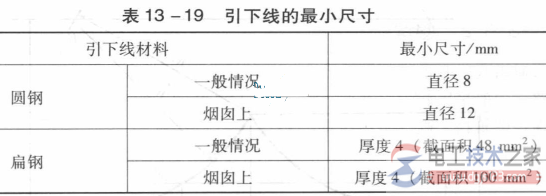

一般用镀锌圆钢或焊接钢管制成,其顶端呈针尖状,长1—2m、其最小直径见表13—18、第二部分是引下线,其作用是将雷电流引入地下,通常采用直
避雷针的保护范围与避雷针的数量、高度及其相互位置等有关。单支避雷针的结构见图13—12,其保护范围见图13—11
