接地装置的组成部分

来源：电工天下时间：2016-09-05 09:28:22 作者：老电工手机版>>

接地装置的组成部分

接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

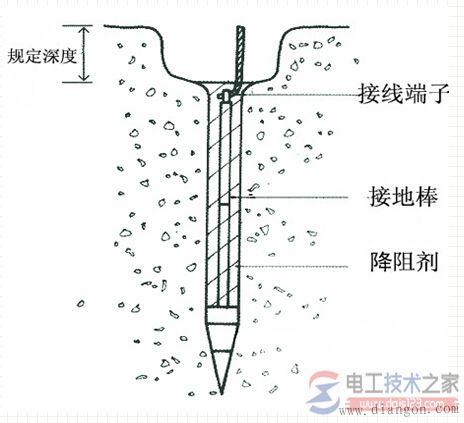

接地装置是由埋入土中的金属接地体（角钢、扁钢、钢管等）和连接用的接地线构成。

接地装置由接地极(板)、接地母线(户内、户外)、接地引下线(接地跨接线)、构架接地组成接地装置。它被用以实现电气系统与大地相连接的目的。【接地装置的组成部分】

与大地直接接触实现电气连接的金属物体为接地极。它可以是人工接地极，也可以是自然接地极。对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。

接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。

工作接地：是为了保证电力系统正常运行所需要的接地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。

防雷接地：是针对防雷保护的需要而设置的接地。例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。

保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。

仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。也称为电子系统接地。

接地装置由接地体和接地线组成，其中埋入地下直接与大地接触的金属导体称为接地体，将电气装置中必须接地部分与接地体连接起来的金属导体称为接地线，若干接地体在大地中互相用导体连接起来组成的整体称为接地网。

接地装置的作用是供工作接地和保护接地之用。

接地装置由哪几部分组成

接地装置包括：自然接地极:利用建筑物钢筋混凝土基础,金属管道等作为接地极.

人工接地极：分为水平接地极和垂直接地极.水平接地极一般为圆钢或扁钢.垂直接地极（长2.5m）则为角钢,圆钢或钢管,也可采用金属板.
