电力线路检修维护施工工具清单

来源:电工天下时间:2017-06-06 15:23:57 作者:老电工手机版>>

【电力线路检修维护施工工具清单】

电工作为电力行业不可缺少的工种之一,电力线路施工工具清单,在维护和检修电路时,电工常用的工具分为通用工具、线路安装工具和设备装修工具三大类。

一、通用工具

通用工具是指电工在工作中经常都会用到的工具。

1、验电器

它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。

低压验电器的使用方法

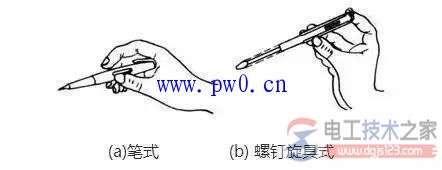

a.必须按照图所示方法握妥笔身,并使氖管小窗背光朝向自己,以便于观察。

电力线路检修维护施工工具清单
b.为防止笔尖金属体触及人手,在螺钉旋具试验电笔的金属杆上,必须套上绝缘套管,仅留出刀口部分供测试需要。
c.验电笔不能受潮,不能随意拆装或受到严重振动。
d.应经常在带电体上试测,以检查是否完好。不可靠的验电笔不准使用。
c.检查时如果氖管内的金属丝单根发光,则是直流电;如果是两根都发光则是交流电。
高压验电器的使用方法
a.使用时应两人操作,其中一人操作,另一个人进行监护。
b.在户外时,必须在晴天的情况下使用。
c.进行验电操作的人员要戴上符合要求的绝缘手套,并且握法要正确。如下图所示。
d.使用前应在带电体上试测,以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验,以确保安全。

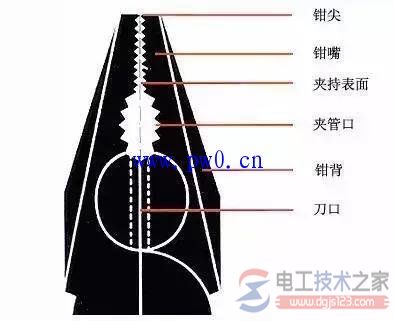

2、钢丝钳
电力线路检修维护施工工具清单

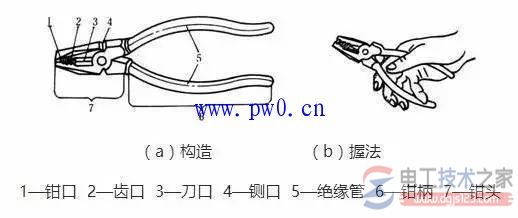

各部分的作用
a.钳口:用来弯绞或钳夹导线线头。
b.齿口:用来固紧或起松螺母。
c.刀口:用来剪切导线或剖切软导线的绝缘层。
d.铡口:用来铡切钢丝和铅丝等较硬金属线材。
电力线路检修维护施工工具清单
e.钳柄上必须套有绝缘管。使用时的握法如上图b所示。
f.钳头的轴销上应经常加机油润滑。

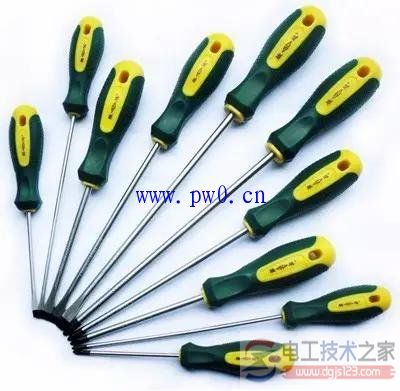

3、螺钉旋具
电力线路检修维护施工工具清单
螺钉旋具俗称起子、螺丝刀,用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具(俗称通芯螺丝刀)。应在金属杆上加套绝缘管。

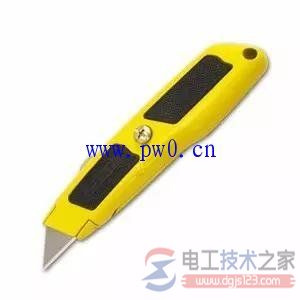

4、电工刀
电工刀是用来切割或剖削的常用电工工具。
电力线路检修维护施工工具清单
电工刀的使用方法
(1)使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。
(2)电工刀的刀柄结构是没有绝缘的,不能在带电体上使用电工刀进行操作避免触电。
(3)电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时,必须使圆弧状刀面贴在导线上进行切割,这样刀口就不易损伤线芯。

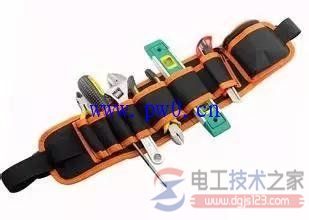

5、电工工具夹
电力线路检修维护施工工具清单
电工工具夹是电工用来盛装随身携带最常用工具的器具。使用时用皮带系结在腰间。
二、线路安装工具
线路安装工具是用来进行线路安装的工具。
1、墙孔錾
墙孔錾有圆榫錾、小扁錾、大扁錾和长錾四种。
(1)圆榫錾:下图a,用来錾打混凝土结构的木榫孔。
(2)小扁錾:下图b,用来錾打砖墙上的木榫孔。
(3)大扁錾:下图c,用来錾打角钢支架和撑架等的埋没孔穴。
(4)长錾:下图d为圆钢长錾,用来錾打混凝土墙上通孔。下图e为钢管长錾,用来錾打砖墙上通孔。
在使用墙孔錾时要不断转动錾身,并经常拔离建筑面,使孔内灰沙、石屑及时排出,避免錾身堵塞在建筑物内。
2、冲击钻
电力线路检修维护施工工具清单
它是一种电动工具,可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。
