暖气片并联串联安装示意图

来源:电工天下时间:2016-08-28 14:32:01 作者:老电工手机版>>

暖气片并联安装示意图_暖气片串联安装示意图

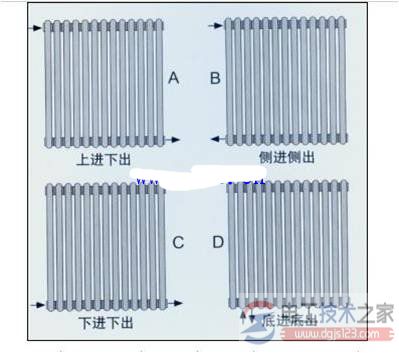

暖气片进出水方式影响的安装。
一共四种:上进下出、侧进侧出、下进下出、低进底出。
暖气片并联安装示意图1
图1,暖气片进出水方式图
然后,安装时要注意暖气片的背面表面距墙面4-5cm,离地面高度20公分样子。
暖气片并联安装示意图2

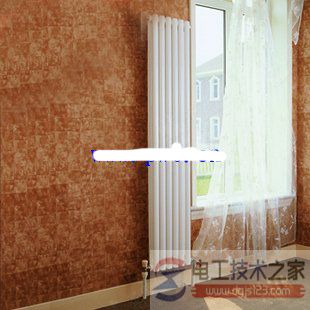

图2,暖气片安装的实景图

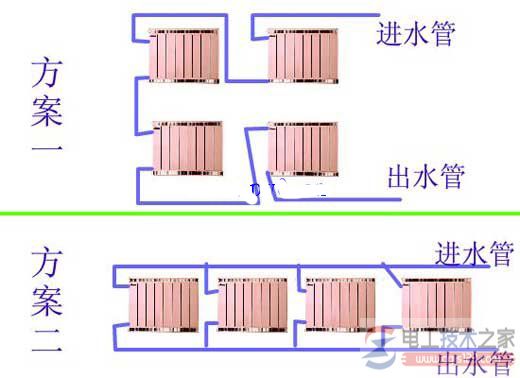

接下来看看整户安装是怎么走管的,可以分并联和串联。
暖气片并联安装示意图3
以上暖气片安装示意图,具体安装设计需要根据图纸来走。
