家装弱电施工流程_弱电布线方式

家装弱电施工流程

弱电施工是必须按照一定确定的流程，才能顺利并且有条不紊的完成整个过程的，且这一过程是极为复杂的。你对弱电施工流程了解吗?

1、建议配置弱电箱集中管理

目前家装中强电一般通过配电箱解决集中控制和管理问题，而大部分的人家的弱电却缺乏统一的管理。随着弱电需求的增加，弱电线路将会日益庞杂，因此有必要对弱电也进行集中的管理。

业主可以安装一个与强电箱类似的弱电箱来对居室内的电话、传真、电脑、电视机、安防监控设备以及其他网络信息家电的线路进行集中的管理和维护。

弱电箱的安装

家装弱电箱的一般大小为320X260mm，但随着弱电产品和用途的增减，建议业主根据自家需求选用合适大小的弱电箱。

弱电箱一般有明装和暗装两种方法，明装就是采用挂在墙壁或者放在角落里，暗装则是将箱嵌入到墙体里，一般安装在离地30cm左右，安装需要考虑墙体厚度是否足够承载箱体。【家装弱电施工流程_弱电布线方式】

2、弱电布线方式：并联

家庭弱电布线的绝大部分都是采用“星形拓朴布线”方式，即采用并联方式，集中汇聚到弱电箱中实行集中管理。

这是对过去“总线拓朴结构”的代替，并联强调的是每条线路都是独立的，能够避免单点故障导致整个系统的瘫痪，也方便单条线路进行拓展。

3、确定线路终端点位

与强电施工一样，弱电施工前，首先需要根据弱电布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为10mm。

4、确定走线并开槽

根据终端点位，确定开槽路线。确定走线时需遵循路线最短原则、不破坏原有强电原则以及不破坏防水原则。

根据弱电线的多少确定线管的数量，进而确定线槽的宽度;线槽的深度一般比线管直径多5mm左右。

用切割机沿着弹好的墨线在墙地面上切出线槽，线槽需要横平竖直，大小均匀。

5、穿线封槽

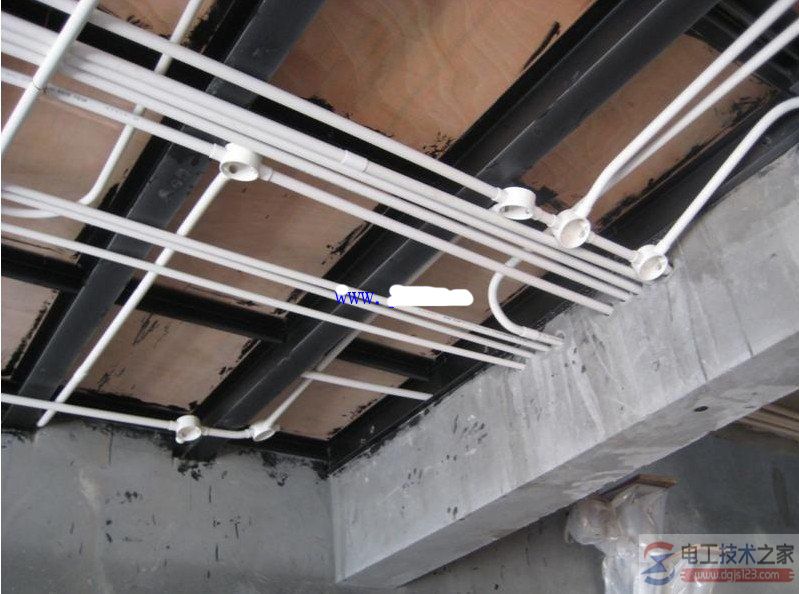

所有弱电线必须穿管敷设，因此首先需要铺装线管，然后再穿线。然后安装线盒，安装面板等。

最后封槽，注意封槽后的墙面、地面不得高于所在平面。

安装完成后记得清扫施工现场，清运垃圾。
