三相四线有功电能表怎么接线

来源:电工天下时间:2021-05-26 09:17:39 作者:老电工手机版>>

有关三相四线有功电能表的接线方法,包括直通式接线方法与带电流互感器式的接线方式二种,分享了直接接入式三相四线有功电能表接线图、三相四线有功电能表带TA的正确接线方式。

三相四线有功电能表的接线方法

常见三相四线有功电能表型号有DT1、DT2、DT10、DT864等,其共同特点是有三个规格相同的驱动元件。

1、直通式接线方法

接线方式:第一元件接入直通式接线方法1;第二元件接入直通式接线方法2;第三元件接入直通式接线方法3,如图1所示,则反映的功率就是三相负载消耗的有功功率,电能表的读数就是负载消耗的有功电能表。

直通式接线方法4

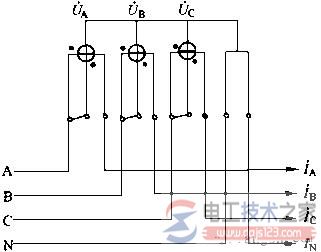

图1 直接接入式三相四线有功电能表接线图

2、带电流互感器式的接线方式

高供低量或低供低量部分客户采用三相四线制供电,负载一般包含动力和照明设备,其线路特点是低电压,大电流。如果每相超过100A,就必须接入电流互感器,如图2为电流互感器的两种接入方式。

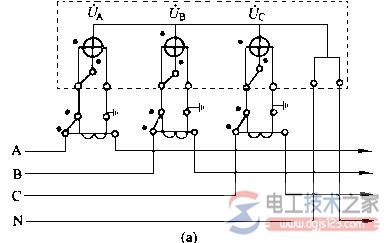

图2 三相四线有功电能表带TA的正确接线方式

带电流互感器式的接线方式1

a)分表接线方式

带电流互感器式的接线方式2

b)总线接线方式

其中,(a)图为分表接线方式,一般用于低供低量三相四线供电客户。特点是电压低(3×380V/220V),电流大,需带三台电流互感器。(电工天下 www.dgjs123.com)该计量装置后面再无其他客户分表。(b)图为总接线方式,一般用于高供低量三相四线供电线路,即变压器低压侧计量装置的接线,该套计量装置的后面有许多客户,即还有许多分表。

注意:无论是分表还是总表,三相四线电能表的中线一定要接牢,并且尽量减少接头处的接触电阻,以保证计量准确度。

带电流互感器式的接线方式7

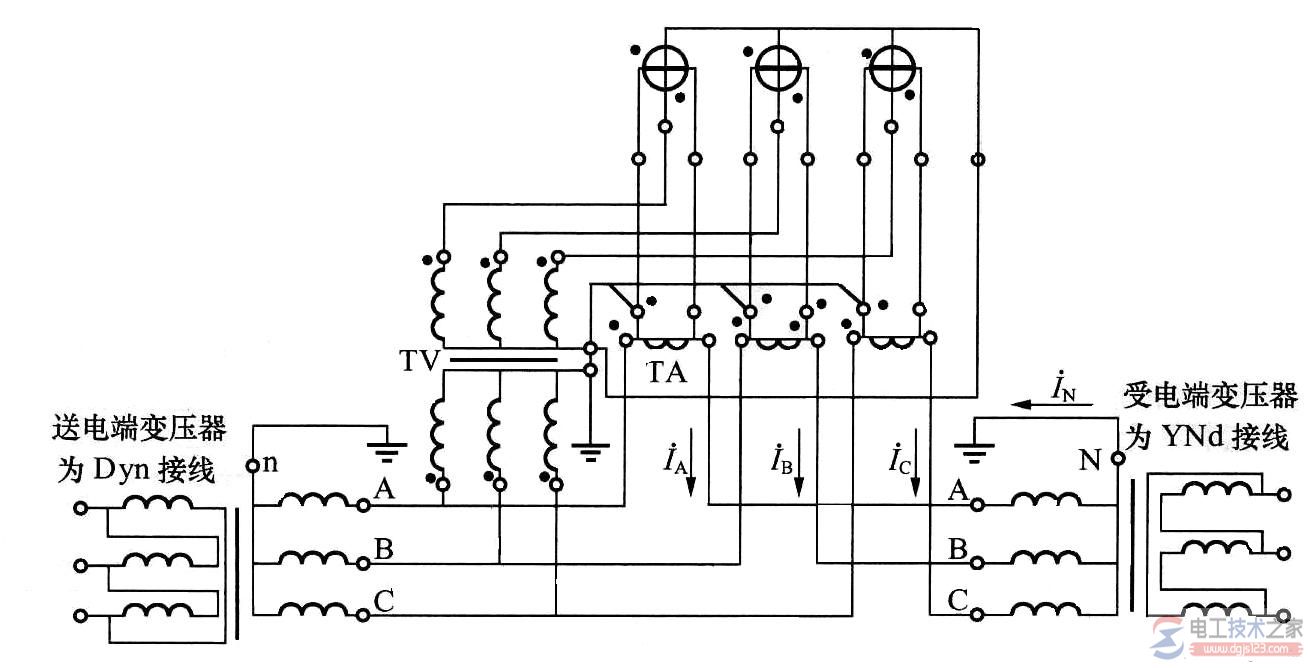

图:电压与电流互感器式

对于中性点直接接地的高压三相系统,三相有功电能的计量必须采用三相四线有功电能表并按图3接线,才能保证准确计量。
