户外隔离刀闸怎么接线?

我们知道隔离刀闸有户外用的,也有室内用的,如何安装户外隔离刀闸,户外隔离刀闸的接线方法是怎么样的,正确的接线,确保刀闸的正常运行,需要电工掌握刀闸的正确接线方法。

一、户外隔离刀闸的接法

变电站户外隔离刀闸电动操作安装及改造

一、隔离刀闸电动操作机构选择及性能

隔离刀闸电动操作,在电力系统尚未出现过,也没有专门的电动操动机构。1992年天水铁路电力设备工厂研制成功户内外隔离刀闸电动操动机构(见本期广告)。我地新建石峡35KV变电站和草关旧变电站户外35KV刀闸,都新安装和改装为电动操动机构在室内控制屏上操作,选用该厂生产的XCJ-1、Ⅱ型(Ⅱ型用于户内)隔离刀闸电动操动机构。

该机构由交直流两用电动机驱动,通过减变速装置传动,操220KV以下户外,35KV及以下户内隔离对闸。该装置可在刀闸下就地操作和远距离室内操作,并已在没电时还可手动操动。

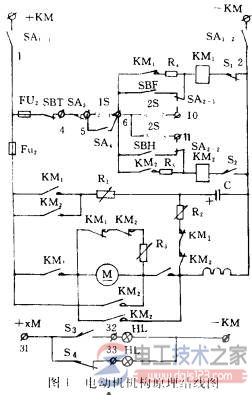

操作电源交流或直流220/L 10V,工作电流1.6A,分合闸时间1~2S,分合闸角度户外Ⅱ型90°,户内Ⅲ型60°。分合闸到位后自动断电源,并没有紧急停机按钮,可终止异常操作。其原理结线见图1。图中IS为断路器分合闸转换开关、2S为加装的隔离刀闸分合转换开关(LW2-Z-1A.4.6A.40.20.20/F8);HL为刀闸分合位置绿、红指示灯,同IS、2S都安装在控制屏上;SI~S4为电机构中的辅助开关;SA4为闭锁解除开关、供机检修调试时用。

二、刀闸电动安装及改造

户外隔离刀闸的接线方法图解

XCJ—Ⅰ、Ⅱ、Ⅲ型隔离开关电动机操动机构,由电动机、机械减变速传动系统、电气控制系统组成,均组装在完整、三面能开的铁箱壳内,动力输出部位设有防水装置,整个机构长、宽、高为460×370×460MM,可安装在基架上,安装示意见图2(详见机构说明书)。

户外隔离刀闸的接线方法图解

只要基架按尺寸加工合适,装上电动机构,用垂线找正机构动力输出轴与隔离刀闸转动轴轴线即可紧固机构箱,接上控制电缆(结线见图3、图4),空载远控、近控操作数次,机构转动正常,和断路器闭锁互锁可靠,隔离刀闸调好三相同期后,在电动机构和刀闸均在分闸或合闸位置,量出传动轴(自备Ø35MM钢管)长度,两端套上随机配备的联轴节,联接刀闸转动轴与机构动力输出轴,井钻孔打上销钉,用手动操作摇两缓慢操作电动机构分合刀闸,调校好分合闸到位角度及限位开关,再就地和室内远控电动操作数次无误后,方可投入运行。
