室内室外白炽灯的安装步骤与方法

来源:电工天下时间:2020-02-10 12:17:59 作者:老电工手机版>>

有关白炽灯的安装步骤与方法,软线悬吊式的安装方法,包括圆木的安装、吊线盒的安装、灯头与接线开关的安装等,需要的朋友参考下。

白炽灯的安装方法

白炽灯的安装有室外的,也有室内的,室内白炽灯的安装通常有吸顶式、壁式和悬吊式三种。

白炽灯安装方法

软线悬吊式的安装方法。

安装步骤

1、圆木的安装

先在准备安装吊线盒的地方打孔,预埋木枕或膨胀螺钉,如图A。

然后,在圆木底面用电工刀刻两条槽,圆木中间钻三个小孔,如图B所示。最后将两根电源线端头分虽嵌入圆木两边小孔穿出,通过中间小孔用木螺钉将圆木紧固在木枕上,如图C所示。

白炽灯安装方法

2、安装吊线盒(以塑料吊线盒为例)

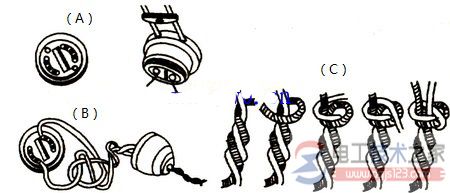

先将圆木上的电线从吊线盒底座孔中穿出,用木螺钉把吊线盒紧固在圆木上,如上图A所示。接着将电线的两个线头剥去2cm左右长的绝缘皮,然后将线头分别旋紧在吊线盒的接线柱上,如图上B所示。最后按灯的安装高度(离地面2.5米,取一股软电线作为吊线盒的灯头连接线,上端接吊线盒的接线柱,下端接灯头。

在离电线上端约5cm处打一个结,如上图C所示。

使结正好卡在吊线盒盖的线孔里,以便承受灯具重量将电线下端从吊线盒盖孔中穿过,盖上吊线盒盖就行了,如果使用的是瓷吊线盒,软电线上先打结,两根线头分别插过瓷吊线盒两棱上的小孔固定,再与两条电源线直接相接,然后分别插人吊线盒底座平面上的两个小孔里,其它操作步骤不变。

白炽灯安装方法

3、安装灯头

旋下灯头盖子,将软线下端穿人灯头盖孔中,在离线头3cm处照上述方法打一个结,把两个线头分别接在灯头的接线柱上,如右图所示所示,然后旋上灯头盖子,如果是口灯头,相线应接在中心铜片相连的接柱上,否则容易发生触电事故。

4、安装拉线开关

控制白炽灯的开关,应串接在通往灯头的相线上,也就是相线通过开关才进灯头。一般拉线开关的安装高度距地面2.5m,扳把开关距地面1.4m,安装扳把开关时,开关方向要一致,一般向上接为“合”,向下扳为“断”。

白炽灯安装方法

安装拉线开关(或扳把开关)的步骤与做法跟安装吊线盒的步骤与做法大致相同。

首先,在准备安装开关的地方打孔,预埋木枕或膨胀螺钉;再安装圆木(将圆木刻两道槽,钻三个小孔,把两根电线嵌入槽,经两旁小孔穿出,用木螺钉固紧在木枕上)然后在圆木上安装开关底座,最后将相线接头、灯头与开关连接的那头分别接在开关底座的两个接线柱上,旋上开头盖就行了。

经过以上四个步骤,白炽灯的安装就基本完成,以下为完整的全套灯具。

白炽灯安装方法
