【图】晶体管延时关灯电路的组成与作用

来源:电工天下时间:2020-02-10 12:08:23 作者:老电工手机版>>

有关晶体管延时关灯电路的组成与作用,如图所示,SB1~SB4与EL1~EL4分别是设在四层楼梯上的四个按钮开关和四盏灯,此电路用于楼房走廊、门厅或楼梯口照明。

晶体管延时关灯电路

晶体管延时关灯电路的接法:

SB1~SB4与EL1~EL4分别是设在四层楼梯上的四个按钮开关和四盏灯。

当人走进楼里,按下任何一个按钮开关时,四盏灯全部被接通发光。照明一段时间,使人走进房间后,照明灯会自动熄灭。

晶体管延时关灯电路

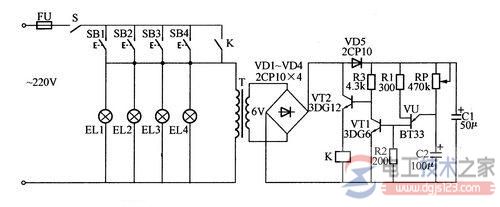

图1,晶体管延时关灯电

电路中继电器选用JRX-13F型;灯泡选用15W为宜;调节电位器RP可改变延时时间。

此电路用于楼房走廊、门厅或楼梯口照明,能有效解决“人走灯灭”的问题,节约电能。
