【图】三个开关控制一个灯如何接线(附三开一控线路图)
来源:电工天下时间:2015-11-25 11:38:05 作者:老电工手机版>>
三个开关控制一个灯的线路图
三个开关控制一个灯线路。会在双控的基础上,把两根联络线剪断,加一个三控开关即可。
注意,联络线剪断是4个头,三控开关就正好是4个接点。

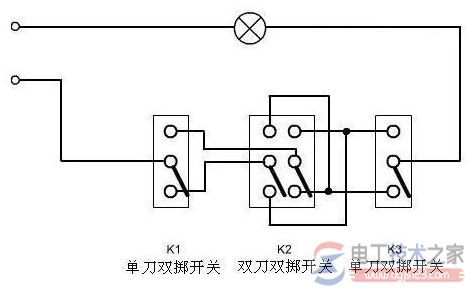

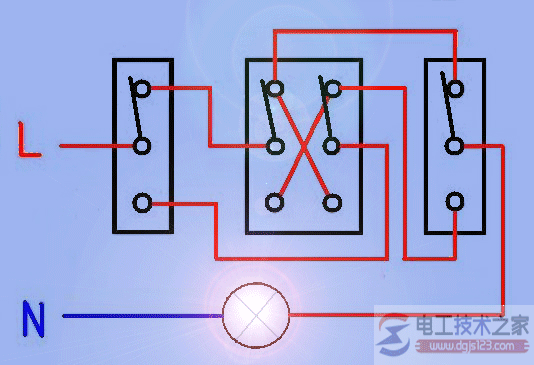

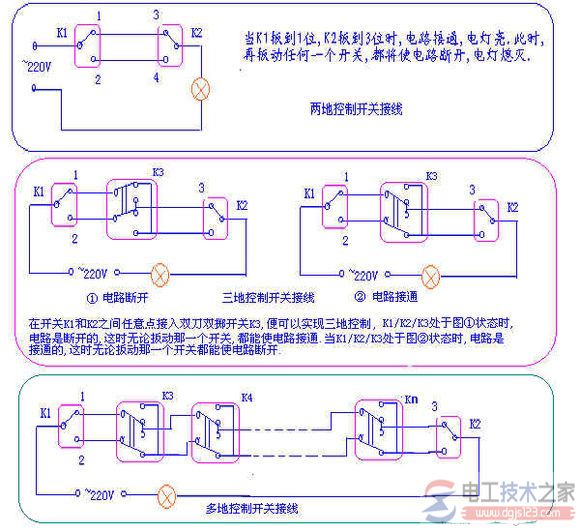

三开一控的线路图,如下:
