一个双联双控开关的接线图，附双控开关的接线要点

在家庭电路中，如何用一个双联双控开关来控制一盏灯的异地开与关，这里分享一个双联双控开关的接线图，通过本例来了解下双联双控开关的接线方法。

双联双控开关的接线图

如下图：

图1，双联双控开关的两种接线方法

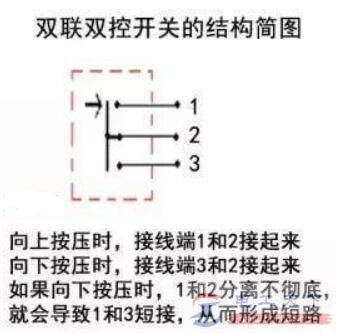

图2，双联双控开关的结构简图

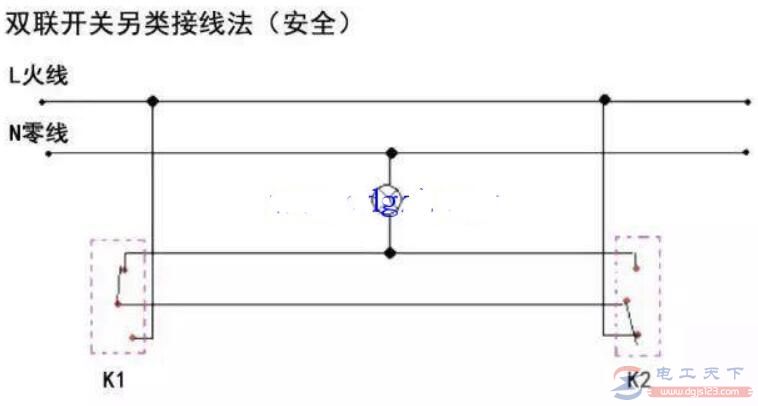

双联开关电路另类接线法：两个开关都入火线，安全。

1、接线要点

双联线中的K1必须直接连接两个双联双控开关的中间接线端；

双联线中的K2连接两个开关的上接线端（或下接线端），并在中间接一条分支线与灯的一端连接，灯的另一端接零线。

两个开关都接入火线，而且接于上接线端（或下接线端），但不能接于中间的接线端。

电路布线的主要特点：

（1）双联专用线中的一条导线，中间引出分支线接于灯的一端。在传统双联双控电路中，不允许在双联专用线中引出分支线。

（2）两个开关都入火线，而且只能接于上接线端（或下接线端），使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

2、双控开关

介绍完了双联双控开关的接线图，以及用双联双控开关控制电关开与关的方式，这里说一说双联开关的小知识，供大家学习。

双控开关是指开关由两个开关来控制电灯或电器，一个开关带有两个触点。

双控开关由两个独立的单刀双掷开关组合而成，只要将两组单刀双掷开关的控制线用导线分别连接起来，火线进线连接公共端的一端，零线进线上连接负载再连接到公共端的另一端上，两端的单刀双掷开关都能分别控制负载的通断。

双控开关可以从两个地方控制电器的开关，比如在楼下打开电灯开关，上楼后可以关闭电灯。双控开关在卧室中比较常用，控制一个灯，进门一个，床头一个，进门可以直接打开卧室灯或睡觉时直接按床头的开关就可以关灯。

使用双控开关来控制电灯的开关，十分方便，但走的线要多出一倍。
