照明线路插座安装接线图

来源:电工天下时间:2020-02-28 09:48:46 作者:老电工手机版>>

有关照明线路插座安装接线图,实例学习照明线路插座的安装与接线方法,包括双孔、多用双孔、三孔插座的安装方法,保护接地要求与接地材料的选用要求等。

照明线路插座及安装接线图

如下:

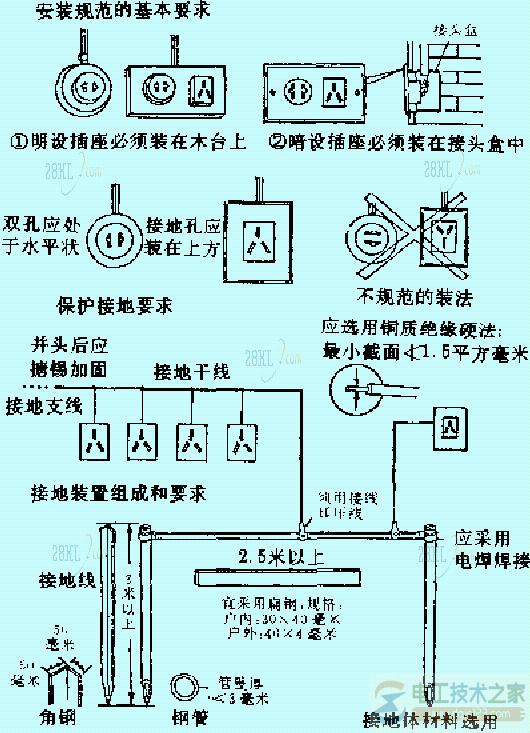

照明线路插座及安装接线图1

照明线路插座及安装接线图2
