一例led灯恒流电源的电路图
来源:电工天下时间:2022-02-07 09:32:49 作者:老电工手机版>>
led灯恒流电源电路图
LED吸顶灯最常见的故障是灯珠烧坏或驱动器无输出,当出现这类故障问题时,可以先打开吸顶灯的灯罩,检查下LED灯珠是否烧坏。
吸顶灯的灯珠一般采用贴片的5730灯珠,工作电流比较大,由灯罩罩着,在夏季高温环境下,如果散热不好,就可能导致灯珠过热而损坏。
吸顶灯由多个小的LED灯珠串联而成,如果有灯珠烧坏,就可能会导致整个吸顶灯不亮。一般坏的LED灯珠内部发黑或带有小黑点。如果是灯珠损坏了,直接更换同型号的灯珠即可,当手里没有这种灯珠时,也可以直接用细导线将损坏的灯珠短路,整串灯珠即可点亮。

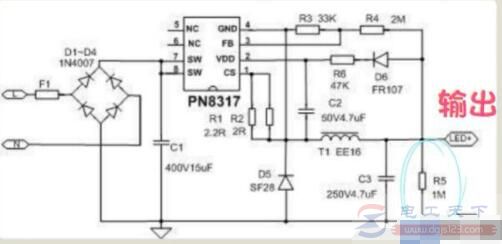

图1:LED吸顶灯的恒流驱动电路。
如果吸顶灯的LED灯珠没问题,可以用万用表测量一下恒流驱动器输出端(即上图中的LED+和LED-端)的输出电压是否正常。如果测得驱动器无输出,那么就是驱动器坏了。

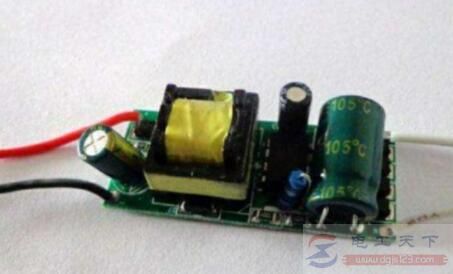

图2:一款LED恒流驱动器内部的电路板
一般驱动器电路中容易损坏的是板上的高压滤波电容,如果方便的话,可以拆开驱动器检查下是否电容炸裂损坏,如果是这个问题,可以更换同规格的电容。
另外,有的驱动器内部带有保险丝,可以看下保险丝是否烧断。如果是驱动器损坏,又无修理技术,那么就只能更换新的驱动器了。
