按钮控制热继电器与交流接触器的电路接线图

来源:电工天下时间:2016-01-19 08:30:04 作者:老电工手机版>>

按钮控制热继电器和交流接触器接线图

如下:
按钮控制热继电器与<a href=/zt/jiaoliujiechuqi/ target=_blank class=infotextkey>交流接触器</a>的控制电路

一个启动按钮按钮,一个停止按钮,一个交流接触器,交流电源,怎样连接使启动按钮放开后仍启动,按下停止后停

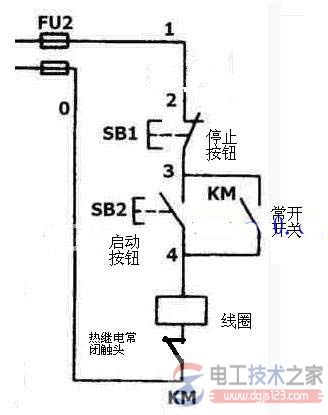

首先,明确停止按钮使用的是常闭按钮,启动按钮式常开按钮,在联接时先停止按钮和启动按钮要串联在一起,为实现启动按钮放开后仍启动的目的,需要利用交流接触器的常开开关,找到交流接触器的常开开关后和启动按钮的两端要并联在一起,且与停止按钮属于串联关系,之后在与交流接触器的线圈连接好后与电源联接就可以了。

注意,在进行线实物联接时,两根电源线的连接顺序,首先先将停止按钮的一端、启动按钮的一端、接触器常开开关的一端连接在一起,第二步将启动按钮的另一端、接触器常开开关的另一端、交流接触器线圈得一端连接在一起,第三步,分别将停止按钮的另一端、接触器线圈得另一端与交流电源相连即可。

热继电器的常闭触头只要和交流接触器的线圈串联,主触头和交流接触器主触头串联即可。
