有关电压反馈与电流反馈的比较判断方法，反馈网络在放大电路输出端的两种取样方式，一种是电压取样，称为电压反馈，另一种是电流取样，称为电流反馈。
电压反馈与电流反馈的判断
在反馈放大电路中，反馈网络在放大电路输出端的取样方式有两种：一种是电压取样，称为电压反馈。一种是电流取样，称为电流反馈。

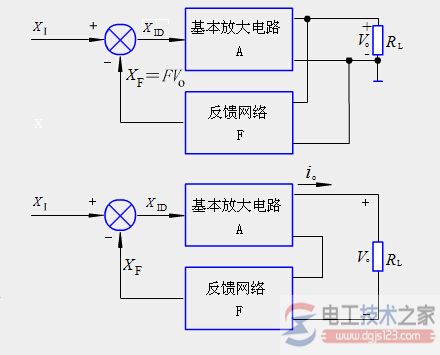

如图：
判断是电压反馈还是电流反馈时，常用“输出短路法”，即假设负载短路（RL= 0），使输出电压vo= 0，看反馈信号是否还存在，若反馈信号不存在了(xf = 0)，则说明反馈信号与输出电压成比例，是电压反馈；若反馈信号还存在(xf ≠0)，则说明反馈信号不是与输出电压成比例，而是与输出电流成比例，是电流反馈。
