【图】负反馈的类型与判断方法

电工天下【电工电路】 编辑:dgjs123 发布时间:2015-11-16

负反馈的类型与判断方法

1、反馈的分类
直流反馈:反馈只对直流分量起作用,反馈元件只能传递直流信号。
交流反馈:反馈只对交流分量起作用,反馈元件只能传递交流信号。
引入直流 负反馈的目的:稳定静态工作点
引入交流负反馈的目的:改善放大电路的性能
负反馈:反馈削弱净输入信号,使放大倍数降低。
正反馈:反馈增强净输入信号, 使放大倍数提高。
在放大电路中,出现正反馈将使放大器产生自激振荡,使放大器不能正常工作。
在振荡器中引入正反馈,用以产生波形。

2、负反馈的类型
1) 根据反馈所采样的信号不同,可以分为电压反馈和电流反馈。
如果反馈信号取自输出电压,叫电压反馈。如果反馈信号取自输出电流,叫电流反馈。
电压负反馈具有稳定输出电压、减小输出电阻的作用。
电流负反馈具有稳定输出电流、增大输出电阻的作用。

2)根据反馈信号在输入端与输入信号比较形式的不同,可以分为串联反馈和并联反馈。
反馈信号与输入信号串联,即反馈信号与输入信号以电压形式作比较,称为串联反馈。
反馈信号与输入信号并联,即反馈信号与输入信号以电流形式作比较,称为并联反馈。
串联反馈使电路的输入电阻增大,
并联反馈使电路的输入电阻减小。

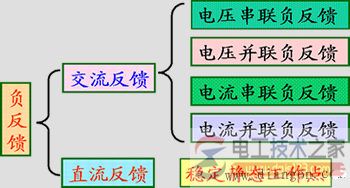

负反馈的类型

负反馈的类型

3、负反馈类型的判别步骤

1) 找出反馈网络(一般是电阻、电容)。
2) 判别是交流反馈还是直流反馈?
3) 判别是否负反馈?
4) 是负反馈!判断是何种类型的负反馈?

4、利用瞬时极性法判断负反馈

(1)设接“地”参考点的电位为零,在某点对“地”电压(即电位)的正半周,该点交流电位的瞬时极性为正;在负半周则为负。

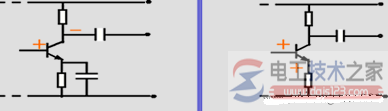

(2)设基极瞬时极性为正,根据集电极瞬时极性与基极相反、发射极(接有发射极电阻而无旁路电容时)瞬时极性与基极相同的原则,标出相关各点的瞬时极性。
负反馈的类型

(3)若反馈信号与输入信号加在同一电极上,
两者极性相反为负反馈;
极性相同为正反馈。

(4)若反馈信号与输入信号加在两个电极上,两者极性相同为负反馈;
极性相反为正反馈。
负反馈的类型

判断串、并联反馈
负反馈的类型

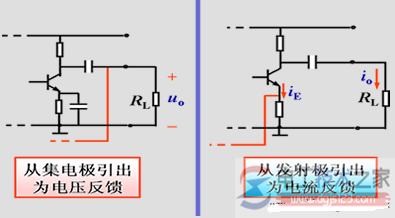

判断电压、电流反馈
共发射极电路

负反馈的类型

判断反馈类型的口诀
共发射极电路
集出为压,射出为流,
基入为并,射入为串。
共集电极电路为典型的电压串联负反馈。
