电磁炉7805好坏的判断方法
来源:电工天下时间:2022-07-08 05:44:50 作者:老电工手机版>>

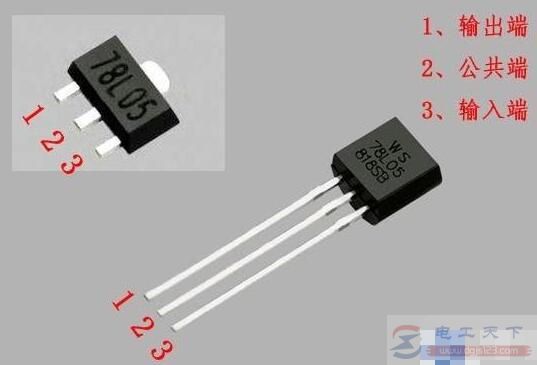

电磁炉中78L05是专为芯片和传感器提供供电电压的三端稳压器,怎么来判断它的好坏?
一般使用万用表测量输入、输出脚位和公共端是否短路,当测量得到的阻值为零时,即可视为78L05内部短路损坏。
以上方法只能简单判断78L05是否存在内部短路,如果需要准确测量,只需要在78L05的输入脚位和公共端接入9V左右的电源,然后用万用表直流电压档位测量输出端的电压,如果输出5V电压,即视为正常,输出为零或者输出偏差过大,即说明已损坏。

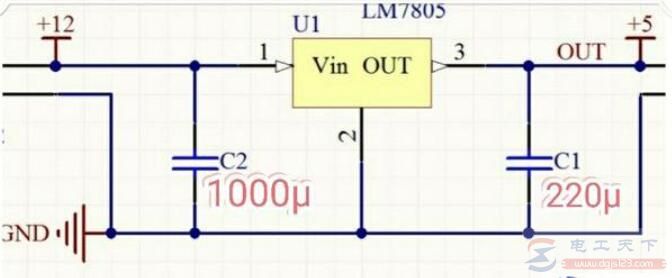

一例7805稳压电源将12V转5V的电路图
一例7805稳压电源将12V转5V的电路图,7805是一款常用的三端稳压集成电路,它的外围电路比较简单,一般初学者都可以用它来制作一个性能良好的5V线性稳压电源,这里介绍下如何使用该IC将12V电压转为5V电压。
7805三端稳压器的管脚图
7805三端稳压集成模块管脚如下图:1为电源的输入端接电源的正极。2为接地端。接电源负极。3为电压输出端。一般输出电流在1.5万左右。7805的引脚号的标注方法,按照引脚电位从高到低的顺序标注,引脚①为最高电位,③脚为最低电位,②脚居中。
