一例电烙铁恒温电路图分析

来源:电工天下时间:2021-08-27 13:38:20 作者:老电工手机版>>

电烙铁恒温电路图

恒温电烙铁通过软磁材料与磁钢的吸合和分离,实现自动控温。

当焊头温度在恒温值以下时,连接在焊头端的磁性温度传感器吸住永久磁铁,使磁钢连杆上的触点接通,电源送给发热元件,使焊头温度逐步上升。

当温度高于恒温时,加热元件失去磁性,电源切断,停止加温。如此周而复始地使电源自动接通或断开,升温与降温,保持电烙铁处于恒温状态。如果改变加热元件的型号,则可以得到不同的恒温值。

如图:

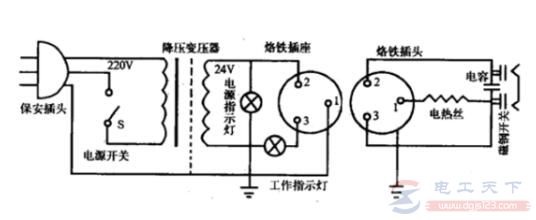

一例电烙铁恒温电路图分析

图:电烙铁恒温电路

恒温电烙铁一般为45W,间断地通电和断电,实际耗电为25W,采用变压器24V供电,交直流两用。恒温电烙铁具有节能、高效、低耗、寿命长等优点,是电子产品生产和电子修理行业理想的焊接工具。

一般根据焊接对象合理选用电烙铁的功率和种类,被焊件较大,使用的电烙铁的功率相应就大,如果功率较小,则焊接温度过低,焊料熔化较慢,焊剂不易挥发,焊点不光滑、不牢固,就会造成外观质量与焊接强度不合格,甚至焊料不能熔化,焊接无法进行。

但是,电烙铁功率也不能过大,过大会使过多的热传递到被焊工件上,使元器件焊点过热,容易造成元器件损坏,使印制电路板的铜箔脱落,焊料在焊接面上流动过快,且无法控制等。

电烙铁的选用原则:

1、焊接集成电路、晶体管及其受热易损的元器件时,应选用20W内热式或25W外热式电烙铁。

2、焊接较粗导线或同轴电缆时,应选用50W内热式或45~75W外热式电烙铁。

3、焊接较大元器件时,如金属底盘接地焊片,应选用100W以上的电烙铁。

4、烙铁头的形状需要适应被焊件物面要求和产品装配密度。
