光控+声控+延时自动关灯照明电路原理图及电路结构

来源:电工天下时间:2020-02-23 08:54:08 作者:老电工手机版>>

分享光控+声控+延时自动关灯照明电路原理图,常见电子元器件组成的光控、声控节能照明电路,光控+声控+延时自动关灯照明电路的工作原理,由主电路、开关电路、检测电路组成。

光控+声控+延时自动关灯照明电路原理图

由常见电子元器件组成的光控、声控节能照明电路。由主电路、开关电路、检测电路组成。

二极管VD1~VD4(桥式整流电路)、一个晶闸管V和灯泡串联组成主电路,开关三极管VT1和充电电路R2、C1组成开关电路,由TV2~TV5及电阻R4~R7组成放大电路,压电片PE和光敏电阻RG构成检测电路,稳压管VS和电阻R3构成稳压电路。

光控+声控+延时自动关灯照明电路原理图

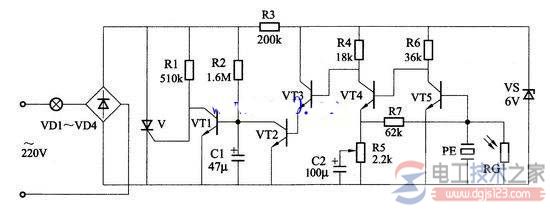

图1,光控、声控、延时自动关灯照明电路

电路原理:交流电经过桥式整流和电阻R1分压后接到晶闸管V的控制极,使V导通(此时VT1截止),由于灯泡与二极管和V构成通路,使灯泡亮。

同时整流后的电流经R2向C1充电,如果达到VT1的门电压,VT1饱和导通,晶闸管V关断,灯泡熄灭。光控+声控+延时自动关灯照明电路原理图

在无光和有声音的情况下,压电片上得到一个电信号,经放大使VT2导通,C1经VT2放电使VT1截止,晶闸管控制极高电位使其导通,灯泡亮,随着R2、C1充电的进行使灯熄灭。

调节R5,改变负反馈的大小,使接收声音信号的灵敏度有所变化,从而可调节灯泡的灵敏度。

光敏电阻RG和压电片并联,有光时电阻变小,使压电片感应的电信号损失太多,不能被放大VT2导通,所以灯不亮。

在有光的场合下,该灯不亮,只有在无光(夜晚)且有声音的情况下灯泡才亮,灯亮了一段时间(大约2分钟)后自动熄灭,即节约了电能,又延长了灯泡的使用寿命,非常实用。
