直流发电机调节器的结构原理说明
来源:电工天下时间:2017-01-10 10:18:03 作者:老电工手机版>>
直流发电机调节器的结构原理说明
直流发电机调节器结构图原理
充电发电机调节器是和直流发电机式充电配套使用的,其总体结构如图3.5所示。
这种调节器由断流器、节压器和节流器三部分构成。
断流器

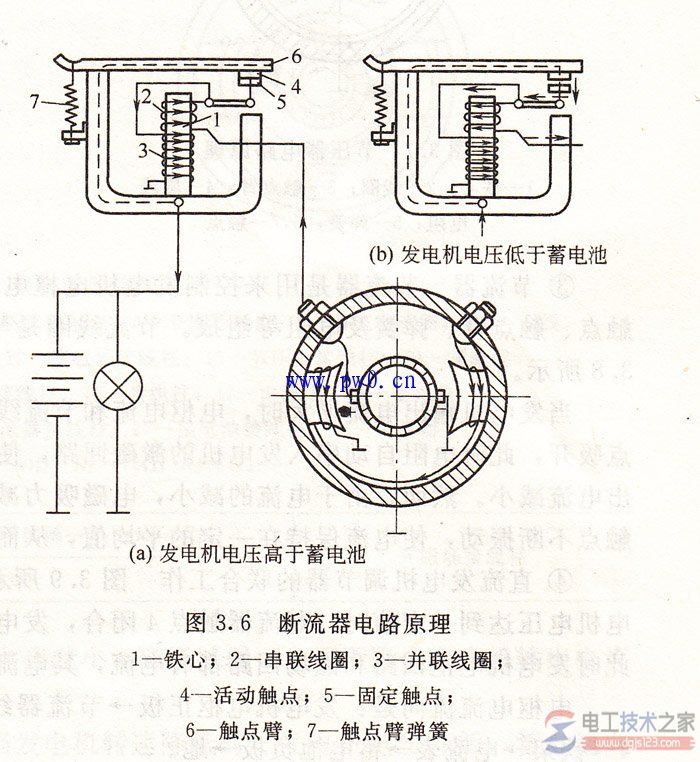

断流器的结构由铁心、绕在铁心上的串联线圈、并联线圈、活动触点、固定触点、触点臂及触点臂弹簧等组成,其电路原理如图3.6所示。
当发电机转速很低,电压低于蓄电池电压时,串联线圈及并联线圈内流过的电流很小,铁心磁化强度微弱,其吸力不足以克服弹簧的张力,故触点张开。发电机与蓄电池的电路不通,发动机和所有电器用电均由蓄电池供给。
当发电机转速增高时,其电压高于蓄电池,此时主要由并联线圈产生磁性吸力增强(并联线圈径细,圈数多),超过弹簧拉力,将触点臂吸下,使触点闭合,接通发电机与蓄电池的电路,于是发电机便向蓄电池充电,并向用电设备供电。串联线圈内所产生的吸力与并联线圈所产生的吸力方向一致,使触点更为牢靠。
当发电机转速降低或停止工作时,电压又地域蓄电池电压,电流即从蓄电池按相反方向流入串联线圈,它产生的吸力与并联线圈相反,互相抵消,触点臂被弹簧向上拉开,发电机与蓄电池电路被切断,从而有效地防止蓄电池向发电机放电。
