三相笼型异步电动机正反转控制线路的接线图
来源：电工天下时间：2020-05-04 12:57:32 作者：老电工手机版>>
有关三相笼型异步电动机正反转控制线路的接线图，采用两只接触器KM1、KM2换接电动机三相电源的相序，来改变电动机的旋转方向，分为无互锁电路、具有电气互锁电路、有双重互锁电路。
三相笼型异步电动机正反转控制线路的接线图
在三相笼型异步电动机的正反转控制线路中，可采用两只接触器KM1、KM2换接电动机三相电源的相序，来改变电动机的旋转方向。
但两个接触器不能同时吸合，如果同时吸合将造成电源的短路事故，如图。
图1 电机正反转
电机机正转工作时，KM1通电吸合，电动机这时的相序是L1、L2、L3，即正向运行。
电机机反转工作时，KM2通电吸合，KM2主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

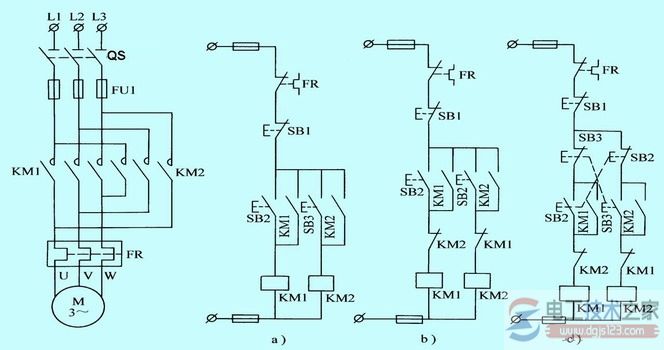

图2 三相笼型异步电动机正反转控制电路
a)无互锁电路 b)具有电气互锁电路 c)具有双重互锁电路
