相序保护继电器接线图
来源:电工天下时间:2015-07-20 20:13:36 作者:老电工手机版>>
三相电源控制继电器
相序保护继电器有四大类产品,分别是三相相序用于监测三相电源(包括相序、缺相、欠压、过压、相不平衡等),从而保护电机及其它装置。

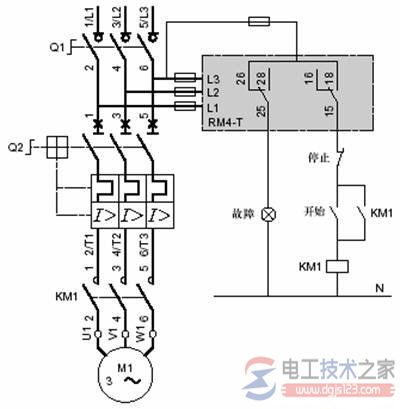

接线图:
将被监测的三相电源接至L1,L2,L3端子上,同时可作为相序继电器的供电源,因而无需另外提供单独电源。
自带2路输出继电器可作为故障报警和电路通、断控制。
工作过程:当端子通电时,如果相序正确并且无缺相时,黄色LED灯亮,相序继电器的常开吸合,安全回路接触器吸合,然后控制电梯驱动系统得电。如检测到三相电源缺相或任意两项错相时,控制触点断开,接触器分断,使电梯不能启动或立即停止,及时有效的保护了人身及设备的安全。
