电烙铁焊接方法与大热容量焊件的焊接步骤

有关电烙铁焊接方法与大热容量焊件的焊接步骤，手工焊接技术：焊接时的电烙铁的三种握法，对热容量稍大的焊件，可以采用五步焊接法，印制线路板上元器件的安装方法等。

电烙铁的焊接方法

1、手工焊接技术

① 焊接时的电烙铁的三种握法

③ 焊接面上焊前的清洁和搪锡。

④ 掌握焊接温度和时间。

⑤ 恰当掌握焊点形成的火候。

2、大热容量焊件的焊接步骤

对热容量稍大的焊件，可以采用五步焊接法：

① 准备：将被焊件、电烙铁、焊锡丝、烙铁架、焊剂等放在工作台上便于操作的地方。加热并清洁烙铁头工作面，搪上少量焊锡，如图(a)所示。

② 加热被焊件：将烙铁头放置在焊接点上，对焊点加温；烙铁头工作面搪有焊锡，可加快升温速度，如图(b)所示。如果一个焊点上有两个以上元件，应尽量同时加热所有被焊件的焊接部位。

③ 熔化焊料：焊点加热到工作温度时，立即将焊锡丝触到被焊件的焊接面上，如图(c)所示。焊锡丝应对着烙铁头的方向加入，但不能直接触到烙铁头上。

④ 移开焊锡丝：当焊锡丝熔化适量后，应迅速移开，如图(d)所示。

⑤ 移开电烙铁：在焊点已经形成，但焊剂尚未挥发完之前，迅速将电烙铁移开，如图(e)所示。

对于热容量较小的焊件，可将上述五步操作法简化成三步操作法：

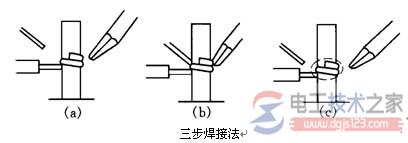

① 准备：右手拿经过预热、清洁并搪上锡的电烙铁，左手拿焊锡丝靠近烙铁头，作待焊姿势，如图(a)所示。

② 同时加热被焊件和焊锡丝：将电烙铁和焊锡丝从被焊件的两侧同时接触到焊接点，使适量焊锡熔化，浸满焊接部位，如图(b)所示。

③ 同时移开电烙铁和焊锡丝：待焊点形成火候达到时，同时将电烙铁和焊锡丝移开。

3、几种焊接方法的实践

① 一般结构的焊接。

网绕操作步骤：

② 印制线路板上元器件的安装方法：

a.一般焊件的安装方法：一般焊件主要指阻容元件、二极管等，通常有立式和卧式两种装法。如图3-29所示，它有加套管和不加套管、加衬垫与不加衬垫之分。

b.小功率晶体管的安装：正装、倒装、卧装、横装及加衬垫装等方式

c.集成电路的安装

d.导线的安装：印制线路板上的元器件之间，某些元器件与电路之间，常用导线连接。

③ 印制线路板上的焊接步骤。与前面所述电烙铁焊接步骤的五步操作法和三步操作法基本相同。
