电抗器的二种类型
来源:电工天下时间:2022-05-22 07:25:41 作者:老电工手机版>>
有关电抗器的知识,电抗器在电路中有非常重要的作用,电抗器分为交流电抗器和直流电抗器二种类型,二者在电路中的作用是不同的,下面与电工天下小编一起来了解下。
电抗器的分类
1、交流电抗器
电抗器分为交流电抗器和直流电抗器两类,先说一下交流电抗器,其主要作用是抗干扰,比如在一些电压比较高的交流电路中,为了防止电气设备产生的高次谐波对电网造成“污染”,一般都在电气设备的进线端加装了交流电抗器。

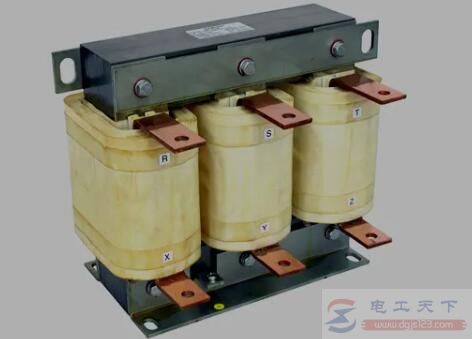

交流电抗器是在三相铁芯上缠绕了三相线圈,这个线圈的线径应足够粗,因为其主要接在主电路中,在这类电抗器中会长期流过大电流高电压。
在选择交流电抗器时主要考虑电感量,这个电感量的选择要根据电流流过电抗器时的电压降不能大于额定电压的3%。比如30KW的电动机,可以允许的电流为60A,则选择交流电抗器的电感量应为0.32mH 。
2、直流电抗器
直流电抗器在电路中主要起到滤波的作用,直流电抗器是将线圈缠绕在单相铁芯上。
在直流电中线圈的感抗是为零的,在绕制时缠绕的匝数比交流电抗器的匝数多,就会起到很好的滤波作用,同时直流电抗器还能降低无线电噪声造成的干扰。
因此,不管是交流电抗器,还是直流电抗器,它们的基本原理相同,就是对交流信号都有抑制作用。
电抗器的作用:
简单来说,电抗器的作用就是消除有害谐波,改善供电质量,减少或消除谐波对系统的干扰。电抗器的作用包括限制短路电流、无功补偿、滤波、消弧、限制启动电流。
