电学基础知识6:电流和磁场
来源:电工天下时间:2022-02-04 06:57:18 作者:老电工手机版>>
当电路中有电流通过时,在其周围就会形成磁场,电流和磁场二者之间是密不可分的,并且既有单匝线圈产生的磁场,也有螺旋形线圈产生的磁场,下面具体来了解下。
电流和磁场
1、发挥磁力的磁场
与磁石发生相互吸引、相互排斥的力,称为“磁力”。其磁力范围称为“磁场”,磁场用“磁力线”来表示。
磁性分为S极和N极,电分为正极和负极。二者都有互相吸引和互相排斥的功能。电的正极和负极可以单独成立,但磁性的S极和N极不能单独成立。

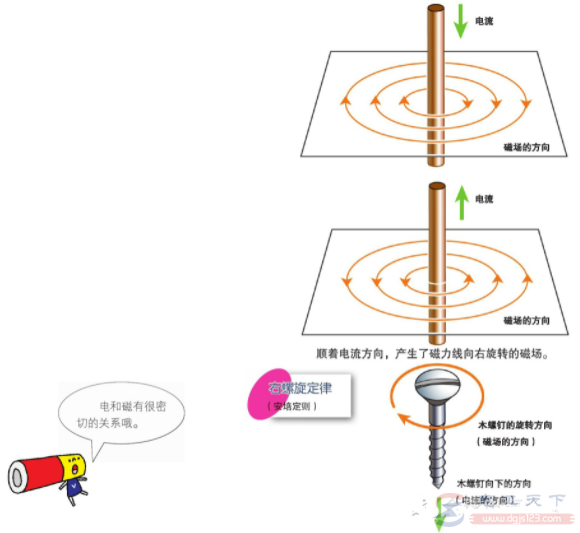

2、电流产生的磁场
导线通电之后,在导线周围形成圆形的磁场,称为“磁效应”。顺着电流的方向,产生的磁场的方向都是向右转。如同拧紧木螺钉,需要向右旋转木螺钉,称为“右螺旋定律”。为了纪念发现该现象的人,也称为“安培定则”。
越接近电流或者电流量越大,磁场的磁感应强度就越强。

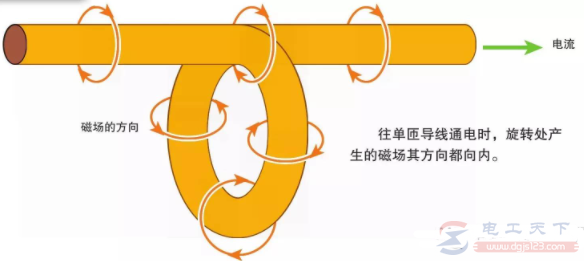

单匝线圈产生的磁场:
螺旋形线圈产生的磁场:
往螺线形线圈通电后,磁场会集中到一起,所以磁力就会变强。线圈的圈数越多,磁力越强;线圈的直径越小,磁力也就越强。
如果把电流方向比作四指所指的方向,那么磁场的方向就是大拇指指向的方向。

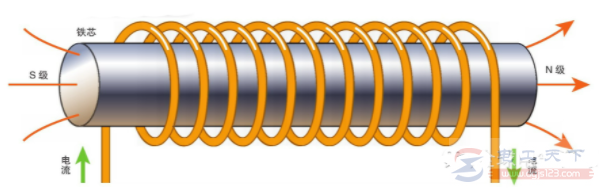

放入铁芯的线圈产生的磁场:
制成磁铁的铁,称为强磁体。强磁体在磁场中能显示出磁铁的性质,称为磁感应。把铁芯放到线圈中,在磁感应的作用一,强磁体的磁力会变得更强。
