用三极管制作一个逆变电路

如果想用常用的三极管制作一个逆变电路，这里介绍一款电路简单、适合初学者制作的小功率逆变电路，该电路使用12V蓄电池作电源，其最大输出功率约为20W，可以点亮小功率的日光灯。

用三极管做逆变电路的方法

成品逆变器多采用专用IC制作，这种逆变器效率高、工作稳定，并且价格不是很贵。如果对逆变器效率及波形要求较高，建议买成品的逆变器。

一个简单的三极管逆变电路：

上图为两个NPN型大功率三极管构成的逆变升压电路，图中两个三极管及R1、R2和C2、C3、L1、L2等组成一个振荡电路，12V电源为蓄电池。闭合开关K，接通电源使电路工作，振荡信号经变压器升压后，在其次级输出即为交流高压。输出电压约为～220V，频率约500～1000Hz，输出电压的频率由C2、C3及L1、L2等决定。

电路制作的关键是升压变压器，变压器采用16x24硅钢片，L1、L2用Φ0.71漆包线双线并绕12匝，L3用Φ0.19漆包线绕660匝。三极管VT1和VT2选用常用的NPN型大功率三极管TIP41C，要求两管的β尽可能一致。

TO-220封装的TIP41C三极管：

TIP41C是常用的NPN型大功率三极管，其中BVceo＝100V，Icm＝6A，Pcm＝65W，该管的引脚排列详见上图。

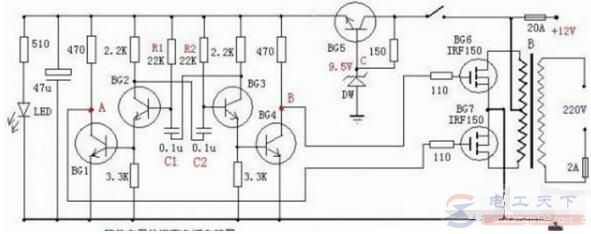

电容器C1、C2用涤纶电容，三极管BG1-BG5可以用9013：40V 0.1A 0.5W；BG6-BG7可以用场效应管IRF150：100V 40A 150W 0.055欧姆。先不接功率管，测A点、B点对地的电压，调整R1或R2使A、B两个点的电压要相同，才能输出的方波对称，静态电流也最少。

在安装时必须注意，BG6、BG7的焊接，必须用接地良好的电烙铁或切断电源后再进行焊接。大电流需要用直径2.5MM以上的粗导线连接，连线尽量短，电瓶电压 12V、容量12AH以上。功率管需要加适当的散热片，例如用100*100*3MM铝板散热。如果需要增加功率，增加同型号的功率管并联使用，相应地增加变压器的功率。
