万用表检测普通发光二极管的方法总结
来源:电工天下时间:2020-10-29 13:29:55 作者:老电工手机版>>
有关发光二极管好坏的检测方法,除了用直接观察法,最好是使用万用表来检测,这里总结了万用表检测普通发光二极管的方法,有需要的朋友参考下。
万用表检测普通发光二极管的方法
1、用指针式万用表R×10k档,测量发光二极管的正、反向电阻值。
在正常情况下,正向电阻值(黑表笔接正极时)约为几十至200kΩ,反向电阻值为∞(无穷大)。
在测量正向电阻值时,较高灵敏度的发光二极管,管内会发微光。如果用万用表R×1k档测量发光二极管的正、反向电阻值,则会发现其正、反向电阻值均接近∞(无穷大),原因在于发光二极管的正向压降约在2V左右(部分发光二极管压降在3V左右,如白色发光二极管等),而万用表R×1k档内电池的电压值为1.5V,故不能使发光二极管正向导通。
2、用指针式万用表的R×10k档对一只220μF/25V电解电容器充电(黑表笔接电容器正极,红表笔接电容器负极),再将充电后的电容器正极接发光二极管正极、电容器负极接发光二极管负极,如果发光二极管有很亮的闪光,则说明该发光二极管完好。
3、用3V直流电源,在电源的正极串接1只47Ω电阻后接发光二极管的正极,将电源的负极接发光二极管的负极,正常的发光二极管应发光。或将1节1.5V电池串接在万用表的黑表笔(将万用表置于R×10或R×100档,黑表笔接电池负极,等于与表内的1.5V电池串联),将电池的正极接发光二极管的正极,红表笔接发光二极管的负极,正常的发光二极管应发光。
4、如果有两块指针万用表(最好同型号)。用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。余下的“-”笔接被测发光管的正极(P区),余下的“+”笔接被测发光管的负极(N区)。两块万用表均置×10Ω挡。
在正常情况下,接通后发光二极管就能正常发光。若亮度很低,甚至不发光,可将两块万用表均拨至×1Ω若,若仍很暗,甚至不发光,则说明该发光二极管性能不良或损坏。应注意,不能一开始测量就将两块万用表置于×1Ω,以免电流过大,损坏发光二极管。
用万用表检测普通二极管的好坏的步骤

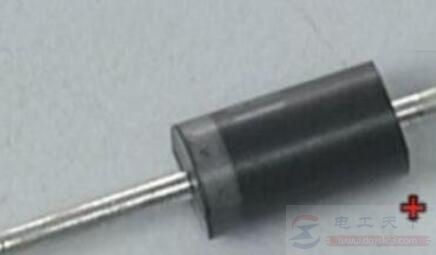

1、辨别出二极管的正负极,有白线的一端为负极,另一端为正极。

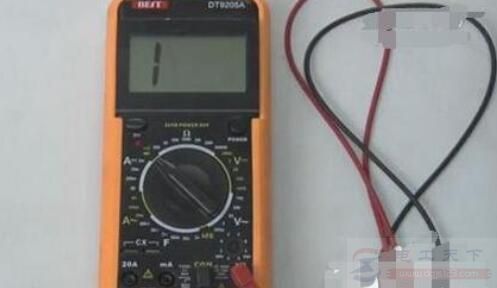

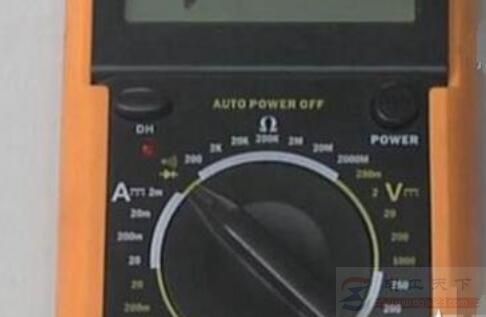

2、将万用表上的旋钮拨到通断档位,并将红黑表笔插在万用表的正确位置。

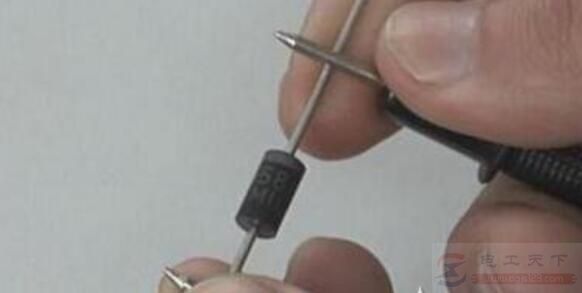

3、将红表笔接二极管正极,黑表笔接负极。然后观察读数,如果满溢(即显示为1),则二极管已坏。若有读数,则交换表笔,若还有读数而不满溢,则二极管坏。
4、如果是发光二极管,若二极管正常,则可以看到微弱的亮光,长脚为正极。
稳压二极管的检测方法
1.正、负电极的判别
从外形上看,金属封装稳压二极管管体的正极一端为平面形,负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极,另一端为正极。
对标志不清楚的稳压二极管,也可以用万用表判别其极性,测量的方法与普通二极管相同,即用万用表R&TImes;1k档,将两表笔分别接稳压二极管的两个电极,测出一个结果后,再对调两表笔进行测量。
在两次测量结果中,阻值较小那一次,黑表笔接的是稳压二极管的正极,红表笔接的是稳压二极管的负极。
若测得稳压二极管的正、反向电阻均很小或均为无穷大,则说明该二极管已击穿或开路损坏。
2.稳压值的测量方法
用0~30V连续可调直流电源,对于13V以下的稳压二极管,可将稳压电源的输出电压调至15V,将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接,电源负极与稳压二极管的正极相接,再用万用表测量稳压二极管两端的电压值,所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V,则应将稳压电源调至20V以上。
或用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是:
将兆欧表正端与稳压二极管的负极相接,兆欧表的负端与稳压二极管的正极相接后,按规定匀速摇动兆欧表手柄,同时用万用表监测稳压二极管两端电压值(万用表的电压档应视稳定电压值的大小而定),待万用表的指示电压指示稳定时,此电压值便是稳压二极管的稳定电压值。
如果测量稳压二极管的稳定电压值忽高忽低,则表示该二极管的性不稳定。
